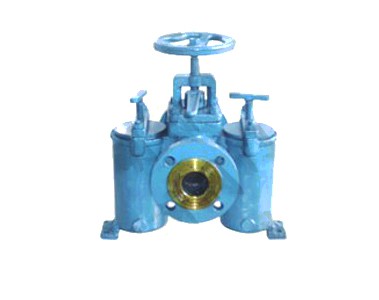

双筒过滤器又称双桶自由切换式过滤器,是由两只单筒过滤器及二位六通换向阀组成,结构简单,使用方便,并带旁通阀及滤芯污染堵塞发讯器,以达到保证系统安全的目的。
工作原理:在工作过程中,单筒过滤器滤芯堵塞到一定程度需清洗或更换滤芯时,要停止主机工作来更换滤芯,这样不仅浪费时间更不能满足主机连续工作需要,双筒过滤器有效地解决了单筒过滤器这方面的缺陷,在不停机的情况下可清洗或更换滤芯来保证主机正常连续工作。
工作特点:当一只过滤器滤芯堵塞现而需要更换时,不必停止主机工作,只要打开压力平衡阀并转动换向阀,另一只过滤器即可参加工作,然后更换已堵塞的滤芯。本过滤器广泛应用于重型机械、矿山机械、冶金机械等液压系统。
技术参数
型 号
|
公称通径
|
额定流量
|
滤片尺寸mm
|
双筒系列
|
单筒系列
|
内 径
|
外 径
|
SPL15
|
-
|
15
|
2
|
20
|
40
|
SPL25
|
DPL25
|
25
|
5
|
30
|
65
|
SPL32
|
-
|
32
|
8
|
SPL40
|
DPL40
|
40
|
12
|
45
|
90
|
SPL50
|
-
|
50
|
20
|
60
|
125
|
SPL65
|
DPL65
|
65
|
30
|
SPL80
|
DPL80
|
80
|
50
|
70
|
155
|
SPL100
|
-
|
-
|
80
|
SPL125
|
-
|
125
|
120
|
90
|
175
|
SPL150
|
DPL150
|
150
|
180
|
SPL200
|
DPL200
|
200
|
320
|

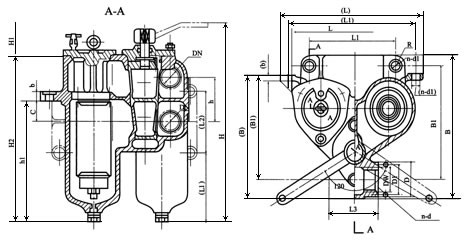

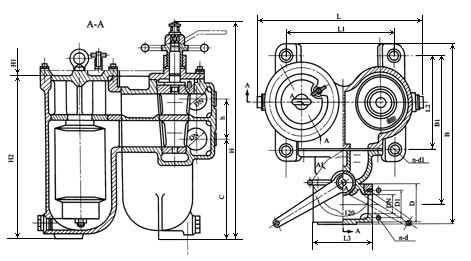

外形尺寸
SPL网片式油滤器外形尺寸

SPL15~40油滤器
|
|
外形尺寸
公称
通径
|
安装
形式
|
外 形 尺 寸
|
拆装滤
芯距离 |
管 路 连 接 尺 寸
|
螺纹
连接
|
法 兰 连 接
|
DN
|
C
|
H
|
B
|
L
|
H1
|
DW
|
D
|
D1
|
n
|
d
|
15
|
C
|
328
|
180
|
196
|
260
|
M30×2
|
-
|
-
|
-
|
-
|
25
|
D
|
315
|
232
|
230
|
270
|
-
|
-
|
-
|
-
|
-
|
C
|
207
|
260
|
32
|
C
|
380
|
207
|
260
|
330
|
-
|
60×60
|
44×44
|
4
|
9
|
40
|
C
|
462
|
261
|
314
|
385
|
-
|
66×66
|
45×45
|
4
|
9
|
50
|
X
|
447
|
425
|
410
|
435
|
-
|
86×86
|
64×64
|
4
|
11
|
C
|
400
|
65
|
X
|
590
|
450
|
460
|
535
|
-
|
100×100
|
75×75
|
4
|
11
|
C
|
420
|
80
|
X
|
775
|
525
|
492
|
685
|
-
|
116×116
|
92×92
|
4
|
13
|
100
|
X
|
800
|
825
|
565
|
685
|
-
|
190
|
158
|
8
|
15
|
125
|
X
|
855
|
910
|
605
|
760
|
-
|
215
|
183
|
10
|
15
|
150
|
X
|
890
|
1000
|
990
|
790
|
-
|
240
|
208
|
12
|
15
|
200
|
X
|
1065
|
1155
|
1180
|
945
|
-
|
310
|
273
|
12
|
17
|
公称
通径
|
安装
形式
|
管 路 连 接 尺 寸
|
基 座 安 装 尺 寸
|
DN
|
C
|
h
|
h1
|
H2
|
B1
|
C
|
L3
|
L1
|
L2
|
b
|
R
|
n
|
d1
|
15
|
C
|
55
|
178
|
301
|
155
|
-
|
88
|
166
|
80
|
12
|
16
|
4
|
12
|
25
|
D
|
65
|
198
|
298
|
185
|
30
|
90
|
156
|
-
|
12
|
15
|
2
|
15
|
C
|
143
|
175
|
-
|
230
|
100
|
4
|
32
|
C
|
65
|
183
|
333
|
175
|
-
|
90
|
230
|
100
|
12
|
15
|
4
|
15
|
40
|
C
|
70
|
138
|
368
|
224
|
-
|
110
|
274
|
130
|
15
|
20
|
4
|
17
|
50
|
X
|
90
|
-
|
422
|
356
|
220
|
140
|
260
|
210
|
18
|
25
|
4
|
19
|
C
|
190
|
412
|
-
|
350
|
130
|
65
|
X
|
105
|
-
|
527
|
371
|
356
|
160
|
260
|
210
|
18
|
25
|
4
|
19
|
C
|
255
|
517
|
-
|
350
|
150
|
80
|
X
|
124
|
-
|
640
|
476
|
433
|
190
|
350
|
270
|
20
|
25
|
4
|
21
|
100
|
X
|
200
|
-
|
640
|
603
|
365
|
300
|
500
|
330
|
20
|
32
|
4
|
21
|
125
|
X
|
225
|
-
|
722
|
737
|
387
|
350
|
540
|
370
|
20
|
32
|
4
|
21
|
150
|
X
|
250
|
-
|
760
|
825
|
380
|
400
|
750
|
460
|
30
|
32
|
4
|
21
|
注:① 高工作温度不大于95℃; ② 高工作压力不大于0.8MPa;
③ 滤芯清洗压降不大于0.15MPa; ④ 根据用户使用场合, 有不锈钢壳体。
