SP45F数字锁定平衡阀概述:
SP45F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。

一、性能与特点
1、理想的调节性能;
2、优秀的截止功能;
3、精确到1/10圈的开启状态显示;
4、理论流量特性曲线为等百分比特性曲线;
5、国家专利型启闭锁定装置;
6、对应每个整圈都有因定的流量系数,调试中只要测量出阀门两端压差,就可以方便计算出流经阀门的流量;
7、聚四氟乙烯和硅胶密封,密封性能可靠;
8、内部元件采用YICr18Ni9或铜合金制造,抗腐蚀能力强,使用寿命长;
9、内升降阀杆,无须预留操作空间。
10、它是一种组合阀。
二、主要零件材料
零件名称
|
阀体、阀盖
|
阀杆
|
阀瓣
|
密封垫
|
材料
|
灰铸铁、球墨铸铁、铸钢
|
不锈钢
|
球墨铸铁
|
橡胶石棉板
|
三、主要技术参数
公称压力(MPa)
|
壳体试验压力(MPa)
|
适用温度
|
适用介质
|
特性曲线
|
安装使用范围
|
1.6
|
2.4
|
≤120℃
|
水、油等非腐蚀性液体
|
等百分比
|
管网系统主干、分支干、室内供水干管、分支立管及多台锅炉
|

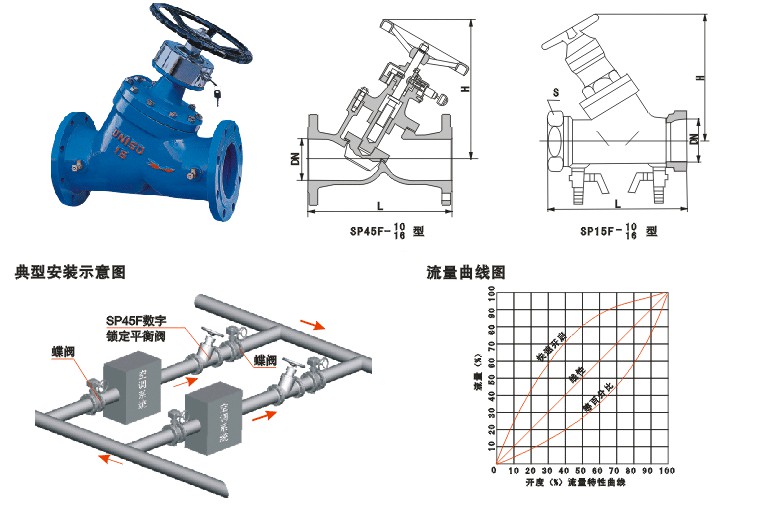

四、主要连接尺寸
型 号
|
公称通径
(mm)
|
尺 寸(mm)
|
L
|
H
|
SP15F-25
|
15
|
100
|
128
|
20
|
115
|
128
|
25
|
125
|
130
|
32
|
140
|
150
|
40
|
160
|
187
|
SP45F-16/25
|
32
|
180
|
230
|
40
|
200
|
242
|
50
|
230
|
250
|
65
|
290
|
260
|
80
|
310
|
329
|
100
|
350
|
340
|
125
|
400
|
424
|
150
|
480
|
454
|
200
|
550
|
517
|
250
|
622
|
573
|
300
|
698
|
617
|
350
|
787
|
705
|
订货须知:
一、①SP45F数字锁定平衡阀产品名称与型号②SP45F数字锁定平衡阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定SP45F数字锁定平衡阀型号,请按SP45F数字锁定平衡阀型号直接向我们上欧销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上欧的阀门专家为您审核把关。
