结构设计及加工制造的特点
氧气专用球阀是为冶金行业在常温下输送氧气的需要而研制开发的特殊阀门。我公司生产的氧气专用球阀采用优质材料，先进结构，特殊工艺和检测手段，使该类球阀与原冶金企业用的铜截止阀比较有启闭迅速、灵活、密封可靠、结构紧凑、流阻特小等优点。根据氧气输送的特殊性，该球阀设计有防静电，耐火结构，各零部件在装配中严格进行脱脂处理。阀体等部件选用优质不锈钢并经酸洗、钝化，检查和试验用不含任何油脂的纯净自来水进行高压密封试验，用0.6Mpa气体做泄漏试验，阀门应无泄漏；经上述特殊工艺处理，此类球阀不仅操作快速灵便，流阻小，安全可靠，而且使用寿命长（密封副冲刷小）。
型号、材料及主要参数
|
产品型号 |
YQ41F-16T~100T |
YQ41F-16P-100P |
|
YQ47F-16T~100T |
YQ47F-16P-100P |
|
阀体 |
铜合金 |
|
|
球体 |
铜合金 |
|
|
阀杆 |
304 |
|
|
密封圈 |
PTFE |
|
|
阀座 |
铜合金 |
|
|
填料 |
PTFE+O形圈 |
|
|
适用介质 |
氧气、氢气等 |
|
|
适用温度 |
-29~150℃ |
|
|

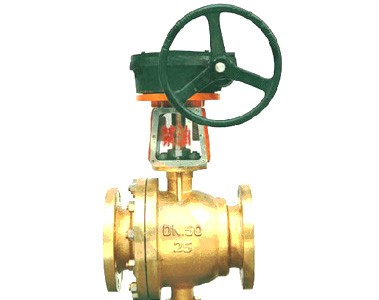

蜗轮氧气专用球阀 |
YQ后插入“3”表示，示例：YQ341F-16T |
|
气动氧气专用球阀 |
YQ后插入“6”表示，示例：YQ647F-25P |
|
电动氧气专用球阀 |
YQ后插入“9”表示，示例：YQ947F-40P |
|
氧气球阀属于氧气管道专用阀门，除了具有普通阀门用特点外，又鉴于它采用了质地优良的铜材质制造，又具有耐腐蚀、阻燃性能好、导电性好、传热性快等优点，加之我公司结构上的不断更新和精细工艺的保证，使得该系列产品已成为氧气管控工程系统中理想的设备。压力试验：
QY341F氧气球阀主要零件材料及性能：
QY341F氧气球阀PN1.6MPa主要连接尺寸及重量：
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
140
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
|
Wt（㎏）
|
2.5
|
3
|
5
|
6
|
7
|
10
|
15
|
19
|
33
|
58
|
93
|
160
|
QY341F氧气球阀PN2.5MPa主要连接尺寸及重量：
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt（Kg）
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
QY341F氧气球阀PN4.0MP主要连接尺寸及重量：
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1000
|
1100
|
1500
|
1800
|
|
Wt（Kg）
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
订货须知：
一、①QY341F氧气球阀产品名称与型号②QY341F氧气球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定QY341F氧气球阀型号，请按QY341F氧气球阀型号直接向我们上欧销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上欧的阀门专家为您审核把关。
