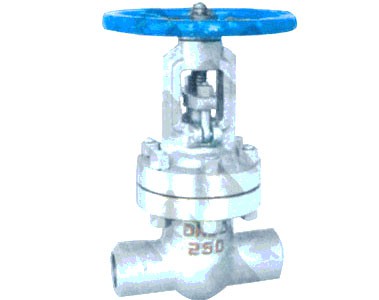

Z60Y电站闸阀可分为：Z60Y-P54100V电站闸阀，Z60Y-160电站闸阀，Z60Y-320电站闸阀，Z60Y-P54170V电站采用先进流道等径直通结构，极大降低了流阻系数与能量的损耗，显著提高了阀门使用寿命和性能。阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。闸板与阀座密封面采用司太立(stellite)钴基硬质合堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
标准规范：
Z60Y电站闸阀设计制造标准：ASME B16.34 E101
结构长度标准：ASME B16.34 E101
焊接连接尺寸：JB/T 3595-93、ASME B16.25
压力温度等级：ASME B16.34 E101
试验检验标准：API598 E101

Z60Y电站闸阀尺寸



公称压力 PN(MPa)	公称通径 DN(mm)	主要外形尺寸及连接尺寸(mm)						重量 (Kg)
		L	D	L1	d	H	D0
16.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	166	15
	40	150	49	15	36	285	180	23
	50	170	61	16	45	338	180	35
20.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	180	16
	40	150	49	15	36	285	180	25
	50	170	61	16	45	338	180	37
25.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	180	16
	40	150	49	15	36	285	180	27
	50	170	61	16	45	338	180	40



订货须知：

    一、①Z60Y电站闸阀产品名称与型号②Z60Y电站闸阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定Z60Y电站闸阀型号，请按Z60Y电站闸阀型号直接向我们上欧销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上欧的阀门专家为您审核把关。
