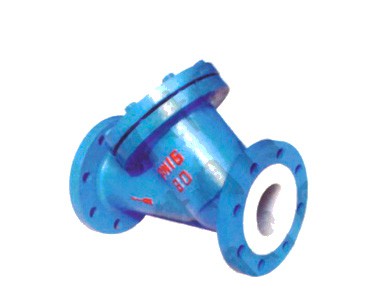

一、GL41F46型衬氟过滤器概述：
Y型衬氟过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-100目/cm2通油网为100-480目/cm2。可根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成，因此该产品被广泛应用于各种腐蚀性管路中。
二、GL41F46型衬氟过滤器法兰尺寸：
法兰尺寸PN1.0MPa按GB9115.8-88标准。
法兰尺寸PN1.6MPa按GB9113.3-88标准
法兰尺寸PN2.5MPa按GB9113.4-88标准
三、GL41F46型衬氟过滤器型号规格
公称压力：1.0～2.5MPa
公称通径：20～450mm。
三、GL41F46型衬氟过滤器主要零材料表：
|
序号
|
零件名称
|
灰铸铁
|
碳钢
|
|
Z
|
C
|
|
1
|
阀体、阀盖
|
HT250/A 126
|
WCB/A216 WCB
|
|
2
|
过滤网
|
PTFE(F4)
|
|
3
|
螺栓 /螺母
|
35/45、A193 B7/A194
|
|
4
|
衬里层
|
FEP(F46)PCTFE(F3)
|
四、 GL41F46型衬氟过滤器主要连接尺寸及重量
|
公称通径
DN
(mm)
|
NPS
(in)
|
GL41F46-10/16/25型过滤器
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
H1
|
H
|
Z-φd
|
重量(kg)
|
|
PNl.0～2.5(MPa)
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
16
|
2
|
70
|
122
|
4-14
|
3.3
|
|
25
|
1
|
160
|
115
|
85
|
65
|
16
|
2
|
78
|
135
|
4-14
|
4.2
|
|
32
|
11/4
|
190
|
135
|
100
|
78
|
18
|
2
|
86
|
154
|
4-18
|
6.6
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
18
|
3
|
92
|
164
|
4-18
|
7.3
|
|
50
|
2
|
230
|
160
|
125
|
100
|
20
|
3
|
102
|
182
|
4-18
|
12
|
|
65
|
21/2
|
250
|
180
|
145
|
120
|
20
|
3
|
115
|
205
|
4-18
|
16
|
|
80
|
3
|
280
|
195
|
160
|
135
|
22
|
3
|
135
|
232
|
8-18
|
23
|
|
100
|
4
|
320
|
215
|
180
|
155
|
24
|
3
|
156
|
263
|
8-18
|
32
|
|
125
|
5
|
400
|
245
|
21O
|
185
|
26
|
3
|
248
|
370
|
8-18
|
39
|
|
150
|
6
|
500
|
280
|
240
|
210
|
28
|
3
|
285
|
425
|
8-23
|
52
|
|
200
|
8
|
600
|
335
|
295
|
265
|
30
|
3
|
362
|
530
|
8-23
|
89
|
订货须知：
一、①GL41F46型衬氟过滤器产品名称与型号②GL41F46衬氟Y型过滤器口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GL41F46型衬氟过滤器型号，请按GL41F46型衬氟过滤器型号直接向我们上欧销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上欧的阀门专家为您审核把关。
