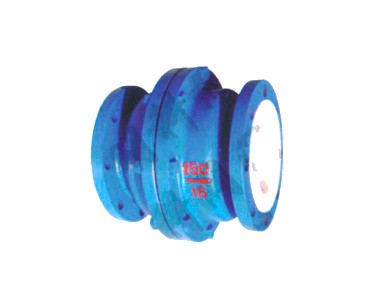

一、H42F46衬氟止回阀概述：　　
　　H42F46衬氟升降立式止回阀是能自动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。


二、H42F46衬氟止回阀结构特点：

　　1、升降直通式止回阀
　　主要型号有H41S型，结构一般与截止阀相似，其阀瓣沿着通道中心作升降运动，动作可靠，一般只能安装在水平管路上。
　　2、升降立式止回阀
　　主要型号有H42S型、H72S型、H40S型，其中H40S型是一种新型结构，阀瓣为球型，共同特点是阀瓣沿阀体通路轴线做升降运动，一般应安装在垂直管路。
　　3、旋启式止回阀
　　主要型号有H44S型，H74S型单瓣旋启式和H76S型双瓣旋启式，阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路。
　　4、蝶式止回阀
　　主要型号有H47PO型，结构为软密封双偏心法兰连接，微阻缓闭蝶形止回阀阀外设计了缓闭装置，有利于减少流阻和振动，减少水锤影响。



三、H42F46衬氟止回阀连接尺寸：



公称通径 DN(mm)	L1	L2	D	D1	[32	f	b	H	Z-cl	重量(kg)
	PNl.OMPa
15	152	130	95	65	45	2	14	82	4-14	4
20	152	150	105	75	55	2	16	82	4-14	5
25	152	160	115	85	65	2	16	98	4-14	6
32	165	180	135	100	78	3	16	110	4-18	7.5
40	165	200	145	110	85	3	17	118	4-18	9.5
50	178	230	160	125	100	3	18	138	4-18	13
65	190	290	180	145	120	3	20	156	4-18	19.5
80	203	310	195	160	135	3	22	160	4-18	27
100	229	350	215	180	155	3	22	185	8-18	35
125	325	400	245	210	185	3	24	208	8-18	56
150	394	480	280	240	210	3	24	245	8-23	75
200	457	600	335	295	265	3	26	298	8-23	118
250	533	730	390	350	320	4	28	342	12-23	165
PNl.6MPa
15	152	130	95	65	45	2	15	82	4-14	4
20	152	150	105	75	55	2	16	82	4-14	5
25	152	160	115	85	65	2	16	98	4-14	6
32	165	180	135	100	78	3	16	110	4-18	7.5
40	165	200	145	110	85	3	17	118	4-18	9.5
50	178	230	160	125	100	3	18	138	4-18	13
65	190	290	180	145	120	3	20	156	4-18	19.5
80	203	310	195	160	135	3	22	160	8-18	27
100	229	350	215	180	155	3	24	185	8-18	35
125	325	400	245	210	185	3	26	208	8-18	56
150	394	480	280	240	210	3	28	245	8-23	75
200	457	600	335	295	265	3	30	298	12-23	118
250	533	730	405	355	320	4	30	342	12-25	165
PN2.5MPa
15	152	130	95	65	45	2	16	82	4-14	6.5
20	152	150	105	75	55	2	16	82	4-14	7
25	152	160	115	85	65	2	16	98	4-14	8
32	165	180	135	100	78	3	18	110	4-18	11
40	165	200	145	125	85	3	18	118	4-18	15
50	178	230	160	110	100	3	20	138	4-18	17.5
65	190	290	180	145	120	3	22	156	8-18	26
80	203	310	195	160	135	3	22	160	8-18	36
100	229	350	230	190	160	3	24	185	8-23	44
125	325	400	270	220	188	3	28	208	8-25	60
150	394	480	300	250	218	3	30	245	8-25	81
200	457	600	360	310	278	3	34	298	12-25	137
250	533	730	425	370	332	4	36	342	12-30	173

上欧阀门服务承诺：
(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保，-旦发生意外，我方将按需要对所供设备尽快进行免费更换、修理，直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题，如属我方原因，我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务，指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备，我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务，把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后，在24小时之内作出答复或派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
(16) 免费为产品提供终身维护，凡我厂用户，均建立了详尽的用户档案，我厂售后服务。人员实行定期回访，巡视制度，指导用户的日常维护，及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求，终身为用户提供质优价廉的零配件。
