G41F46衬氟隔膜阀
放大图片

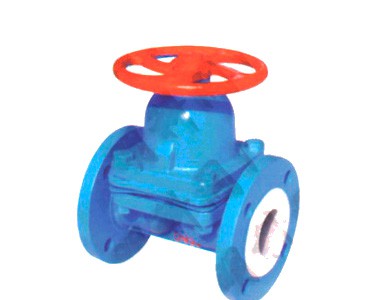

产品名称: G41F46衬氟隔膜阀
产品型号: G41F46
产品特点: G41F46衬氟隔膜阀隔膜阀是一种特殊形式的、具有截断功能的阀门,其吝惜闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开,
G41F46衬氟隔膜阀详细资料:


一、G41F46衬氟隔膜阀概述:

  隔膜阀是一种特殊形式的、具有截断功能的阀门,其吝惜闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开,以达到截断管内介质之目的。压力:0.6-1.6Mpa口径:15-300mm材质:铸钢,不锈钢转动方式:手动,蜗轮
  一、G41F46衬氟隔膜阀基本系列为全衬里G41F46、EG41F46、型堰式和G45F46型直流式,其特点如下:
  二、复合隔膜阀将阀体下部内腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆、阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免;
  三、利用FEP(Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门,可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
  四、做为执行元件的膜片,由于频繁的启闭,易产生疲劳断裂,应视工况、介质的特性,进行定期更换。

二、G41F46衬氟隔膜阀基本型号



手动
G41F3
直流式
G45F3
G41F46
G45F46
气动
Q641F3
电动
Q941F3
Q641F46
Q941F46



三、G41F46衬氟隔膜阀技术规范



设计标准
GB12239
结构长度
JB1688/GB12221
法兰标准
JB/T79-94
GB9113.1-26
检验试验
GB/T13927
驱动方式
手动、电动、气动、
常闭型、常开型



四、G41F46衬氟隔膜阀零部件材料表




序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低不锈钢耐酸铸钢
Z
C
P
R
P
R
1
阀体/阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
阀瓣/阀杆
35
1cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00cr18Ni10
00Cr17Ni14Mo2
3
衬里/阀座
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4
隔膜
FEP(F46)/CR(氯丁橡胶)、PFA(可溶性F4)/FPDM(乙丙橡胶)
5
支架
WCB
CF8
CF8
6
阀杆螺母
ZCuAI10Fe3
ZCuAI10Fe3
ZCuAI10Fe3
7
紧固螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
8
螺母
45
0Cr18Ni9
0Cr18Ni9
9
手轮
WCB
WCB
WCB



五、G41F46衬氟隔膜阀外型和连接尺寸



公称通径
标准值
参考值
DN(mm)
NPS(inch)
L
D
D1
D2
f
b
Z-фd
d0
H
H1
WT(kg)
PN0.6MPa / PN1.0MPa
15
1/2
125
95
65
45
2
14
4-ф14
100
105
110
3.5
20
3/4
135
105
75
55
2
16
4-ф14
100
115
125
4
25
1
145
115
85
65
2
16
4-ф14
120
120
135
5.5
32
11/4
160
135
100
78
2
18
4-ф18
120
125
150
8
40
11/2
180
145
110
85
3
18
4-ф18
140
135
175
11
50
2
210
160
125
100
3
20
4-ф18
140
155
195
14
65
21/2
250
180
145
120
3
20
4-ф18
200
170
200
23
80
3
300
195
160
135
3
22
4-ф18
200
200
255
29
100
4
350
215
180
155
3
22
8-ф18
280
270
325
46
125
5
400
245
210
185
3
24
8-ф18
320
335
405
70
150
6
460
280
240
210
3
24
8-ф23
320
370
450
95
200
8
570
335
295
265
3
26
8-ф23
400
480
600
170
250
10
680
390
350
320
3
28
12-ф23
500
545
620
270
300
12
790
435
395
362
4
24
12-ф23
500
585
680
320
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-ф14
120
110
115
4
20
3/4
150
105
75
55
2
16
4-ф14
120
120
130
5
25
1
160
115
85
65
2
16
4-ф14
140
125
140
6
32
11/4
180
135
100
78
2
18
4-ф18
140
130
155
9
40
11/2
200
145
110
85
3
18
4-ф18
160
140
180
12
50
2
230
160
125
100
3
20
4-ф18
160
160
200
15
65
21/2
290
180
145
120
3
20
4-ф18
200
175
205
24
80
3
310
195
160
135
3
22
8-ф18
200
205
260
30
100
4
350
215
180
155
3
24
8-ф18
280
275
330
48
125
5
400
245
210
185
3
26
8-ф18
320
340
410
75
150
6
480
280
240
210
3
28
8-ф23
320
375
460
105
200
8
600
335
295
265
3
30
12-ф23
400
485
605
182
250
10
730
405
355
320
3
32
12-ф25
500
550
625
295
300
12
850
460
410
375
4
34
12-ф25
500
590
685
345



六、订货须知:

    一、①G41F46衬氟隔膜阀产品名称与型号②G41F46衬氟隔膜阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定G41F46衬氟隔膜阀型号,请按G41F46衬氟隔膜阀型号直接向我们上欧销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上欧的阀门专家为您审核把关。
