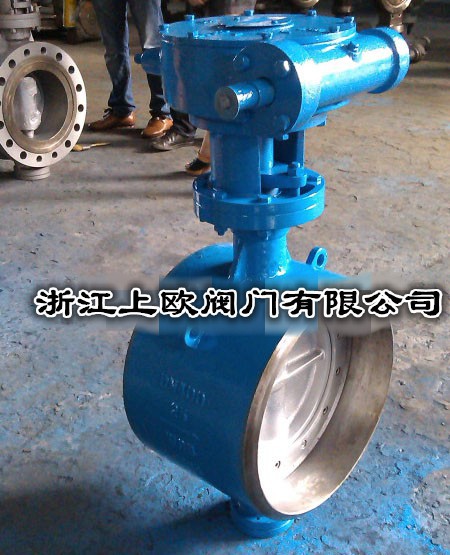

D363H焊接蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下:
1、结构紧凑、体积小、重量轻、操作灵活、使用方便;
2、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏;
3、此阀无法兰,对管道和保温包扎带来很大方便和美观;
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
主要零件的材质
零件名称
|
材料
|
阀体
|
铸钢、不锈钢、铬钼钢及特殊材料
|
蝶板
|
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢及特殊材料
|
密封圈
|
不锈钢、抗磨材料
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
填料
|
柔性石墨
|
外形尺寸
公称压力
|
PN1.0
|
通径
|
外形尺寸(参考值)
|
参考重量(kg)
|
毫米
|
英寸
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
600
|
24
|
390
|
636
|
602
|
499
|
1280
|
570
|
660
|
465
|
700
|
28
|
430
|
726
|
692
|
566
|
1480
|
750
|
550
|
680
|
800
|
32
|
470
|
826
|
792
|
632
|
1608
|
750
|
550
|
810
|
900
|
36
|
510
|
926
|
892
|
693
|
1857
|
750
|
550
|
860
|
1000
|
40
|
550
|
1028
|
992
|
757
|
2038
|
900
|
750
|
1625
|
1200
|
48
|
630
|
1228
|
1192
|
851
|
2237
|
1000
|
925
|
1770
|
1400
|
56
|
710
|
1428
|
1392
|
876
|
2411
|
1000
|
925
|
2426
|
1600
|
64
|
790
|
1628
|
1592
|
1095
|
2756
|
1000
|
925
|
3560
|
1800
|
72
|
870
|
1828
|
1792
|
1214
|
3093
|
1100
|
980
|
4545
|
2000
|
80
|
950
|
2028
|
1992
|
1332
|
3355
|
1100
|
980
|
6230
|
订货须知:
一、①D363H焊接蝶阀产品名称与型号②口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按D363H焊接蝶阀型号直接向我们上欧销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上欧的阀门专家为您审核把关。
尊敬的客户:
欢迎您访问我们的网站,首先感谢您对我们上欧的关注,如果您对我们的产品、服务有任何建议或者疑问的话,
请立即联系我们!我们一定会尽心尽力为您提供优质的服务。上欧祝福您----尊贵的客人!!!
采用标准
焊接尺寸::GB1224;ANSI B16.25; DIN2559
结构长度::GB/T12221-1989;API609
压力试验::GB/T13927-1992;API598
