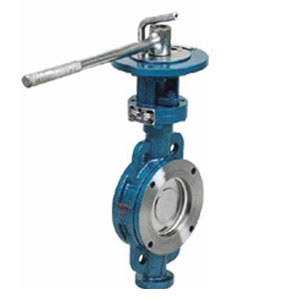

D73H-10C、D73H-16C、D73H-25C型D73H对夹式硬密封高温蝶阀PN10~PN25
放大图片
产品名称: D73H-10C、D73H-16C、D73H-25C型D73H对夹式硬密封高温蝶阀PN10~PN25
产品型号: D73H-10C、D73H-16C、D73H-25C
产品特点: D73H对夹式硬密封高温蝶阀PN10~PN25 D73H对夹式硬密封高温蝶阀是宗力阀门引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治
D73H-10C、D73H-16C、D73H-25C型D73H对夹式硬密封高温蝶阀PN10~PN25详细资料:


产品概述

D73H对夹式硬密封高温蝶阀是宗力阀门引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

特点
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。


主要技术参数

主要技术参数
公称通经DN(mm) 50~2000
公称压力PN(Mpa) 0.6 1.0 1.6 2.5
密封试验(Mpa) 0.66 1.1 1.76 2.75
强度试验(Mpa) 0.9 1.5 2.4 3.75
适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动


主要零部件材料

主要零部件材料
零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨


采用标准

采用标准
制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92


主要外形连接尺寸

主要外形连接尺寸(mm)
公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L L2 H H1 D1 Z-D A D1 Z-D A D1 Z-D A
50 43 265 350 112 125 4-18 90℃ 125 4-18 90℃ 125 4-18 90℃
65 46 265 370 115 145 4-18 90℃ 145 4-18 90℃ 145 4-18 90℃
80 49 320 380 120 160 8-18 45℃ 160 8-18 45℃ 160 8-18 45℃
100 56 320 420 138 180 8-18 45℃ 180 8-18 45℃ 190 8-22 45℃
125 64 340 460 164 210 8-18 45℃ 210 8-18 45℃ 220 8-26 45℃
150 70 390 555 175 240 8-22 45℃ 240 8-22 45℃ 250 8-26 45℃

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中蝶阀分为:电动蝶阀,气动蝶阀,手动蝶阀,法兰蝶阀,通风蝶阀,软密封蝶阀,硬密封蝶阀,不锈钢蝶阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!

浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
