产品展示

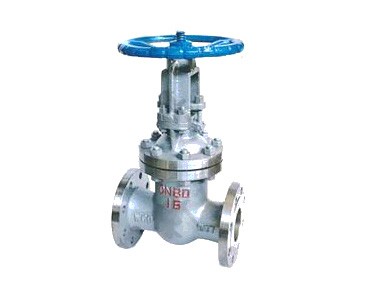

Z41H铸钢法兰闸阀
放大图片
产品名称: Z41H铸钢法兰闸阀
产品型号: Z41H
产品特点: Z41H铸钢法兰闸阀闸阀概述闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不适合作调节和节流。
Z41H铸钢法兰闸阀详细资料:


一、Z41H 铸钢法兰闸阀概述:

        闸阀概述闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不适合作调节和节流。闸板有两个密封面,常用的楔式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异,通常为5o。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀(亦叫明杆闸阀)。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。有的阀门,阀杆螺母设在闸板上,手轮转动带动阀杆转动,而使闸板提升,这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

Z41H 铸钢法兰闸阀具有以下优点;

1.流体阻力小,密封面受介质的冲刷和侵蚀小。
2.开闭较省力。
3.介质流向不受限制,不扰流、不降低压力。
4.形体简单,结构长度短,制造工艺性好,适用范围广。闸阀的种类:按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸板式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

  本公司闸阀产品有:楔式闸阀、刀型闸阀、弹性座封闸阀、JIS日标、ANSI美标闸阀、夹套保温闸阀、浆液阀、锻钢闸阀、平板闸阀、暗杆闸阀、真空闸阀等系列产品。公称压力或压力级:PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K公称通径或口径:DN10~1000、NPS 1/2 ~36"连接方式:法兰、对焊、螺纹等适用温度:-196℃~700℃驱动方式:手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
        以上是Z41H 铸钢法兰闸阀的详细信息,如果您对Z41铸钢法兰闸阀的价格、厂家、型号、图片有什么疑问,请联系我们获取Z41铸钢法兰闸阀的新信息。

Z41H 铸钢法兰闸阀执行标准    Administer Standard
设计与制造
Design and Manufacture
结构长度
Face To Face
法兰尺寸
Flange Dimension
压力-温度
Pressure   Temperature Lating
试验-检验
spection And Test
GB122234
GB12221
GB9113 JB79
GB9131
GB/T13927 JB/T9092
Z41H 铸钢法兰闸阀压力试验  Pressure Test
公称压力
NominalPressure
1.6
2.5
4.0
6.4
10.0
16.0
强度试验
Shell Test
2.4
3.8
6.0
9.6
15.0
24.0
 水密封试验
Water Seal Test
1.8
2.8
4.4
7.0
11.0
18.0
上密封试验
Backseat Test
1.8
2.8
4.4
7.0
11.0
18.0
气密封试验
Air Seal Test
0.4-0.7
Z41H 铸钢法兰闸阀主要零件材料及性能 Main Part Materials and Property
体、盖、板
Body Cover Disc
阀杆
Stem
密封面
Sealing Face
垫片
Sealing Shim
填料
Packing
工作温度
Working Temperature
适用介质
Suitable Medium

WCB
2Cr13
13Cr
STL
木体材料
With Body
Material
尼龙
Nylon
增强柔性石墨
13Cr/柔性石墨
Enhanced Flexible Graphite
1Cr13/Flexible Graphite
08软钢
08 Soft Steal
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE
柔性石墨
增强柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE
≤425
水 蒸汽 油品
Water
Steam
Oil Goods

WC1
38CrMoAl
25Cr2MoV
≤450

WC6
≤540

WC9
≤570

C5 C12
≤540

ZGCr5Mo
≤200
硝酸类
Nitric acid

ZG1Cr18Ni9Ti
1Cr18Ni9Ti

≤200
醋酸类
Acetic acid

ZG1Cr18Ni12Mo2Ti
1Cr18Ni12Mo2Ti

Z41H 铸钢法兰闸阀规格  主要尺寸和重量   Size Main Dimensions and Weight
1.6MPa
DN
L
D
D1
D2
b
n-φd
H
D0
重量Weight
凸面法兰
RF

Z40H
Z40Y
Z40W
Z40F
Z40N


Z41H
Z41Y
Z41W
Z41F
Z41N


16C
16P
16R
16I
15
130
95
65
45
14
4-14
170
120
5
20
150
105
75
55
14
4-14
190
140
6.5
25
160
115
85
65
14
4-14
205
160
9
32
180
135
100
78
16
4-18
270
180
12
40
200
145
110
85
16
4-18
310
200
36.5
50
250
160
125
100
16
4-18
358
240
29
65
260
180
145
120
18
4-18
373
240
33
80
280
195
160
135
20
8-18
435
280
45
100
300
215
180
155
20
8-18
500
300
63
125
325
245
210
185
22
8-18
614
320
108
150
350
280
240
210
24
8-23
674
360
134
200
400
335
295
265
26
12-23
818
400
192
250
450
405
355
320
30
12-25
969
450
273
300
500
460
410
375
30
12-25
1145
560
379
350
550
520
470
435
34
16-25
1280
640
590
400
600
580
525
485
36
16-30
1452
640
850
450
650
640
585
545
40
20-30
1541
720
907
500
700
705
650
608
44
20-34
1676
720
985
600
800
840
770
718
48
20-41
1874
800
1112
700
900
910
840
788
50
24-41
2083
800
-
800
1000
1020
950
898
52
24-41
2400
950
-
900
1100
1120
1050
998
54
28-41
2950
1000
-
1000
1200
1255
1170
1110
56
28-48
3245
1000
-

 六、Z41H铸钢法兰闸阀安装与维护

1、 安装:

(1) 安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。

(2) 在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。

(3)  切断阀安装前,应先彻底清洗管道。

(4) 安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。

(5) 阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。

(6) 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、  维护:

(1) 清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,再选用相应的清洗办法。

(2) 阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

(3) 阀座:密封面有较小的锈斑与磨损,可用机械加工的方法进行,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。

(4) 阀杆:表面损坏,只能换新。

(5) 推杆、导向与密封表面的损坏:对反作用执行机构必须换新,而对正作用执行机构,可用适当的修理后使用。

(6) 压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。

(7) 易损零件:填料、密封垫片与O型圈,每次检修时,全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹,根据检查结果,决定是否更换,但膜片使用期一般多2-3年。

(8)  阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可准确地调整填料压紧力、阀芯关闭位置。

 订货须知:

    一、①Z41H 铸钢法兰闸阀产品名称与型号②Z41H 铸钢法兰闸阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定Z41H铸钢法兰闸阀型号,请按Z41H 铸钢法兰闸阀型号直接向我们上欧销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上欧的阀门专家为您审核把关。
