产品展示

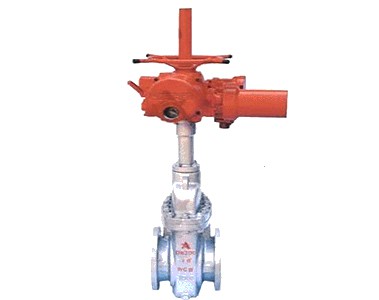

Z943F电动平板闸阀
放大图片
产品名称: Z943F电动平板闸阀
产品型号: Z943F
产品特点: Z943F电动平板闸阀【】【】【
Z943F电动平板闸阀详细资料:




电动平板闸阀(Z9B43WY(WF)-4.0~10.0MPa)
  电动平板闸阀结构特点
公称压力
(MPa)
1.6 2.5
壳体试验压力
(MPa)
1.76 2.75
密封试验压力
(MPa)
2.4 3.75
适用介质 水、油品、天然气等
适用温度 -29℃~121℃
电动平板闸阀法兰标准:JB/T79.2-1994 系列2

  电动平板闸阀外形及连接尺寸
公称压力
(MPa)
公称通径
(MPa)
尺寸(mm)
L D D1 D2 b f z-d H H1 E W
1.6 40 165 150 110 84 18 3 4-18 365 415 90 305
50 178 165 125 99 20 3 4-18 387 455 105 305
65 190 185 145 118 20 30 8-18 466 545 133 305
80 203 200 160 132 20 3 8-18 520 645 156 305
100 229 220 180 156 22 3 8-18 655 740 182 305
150 267 285 240 211 24 3 8-22 823 980 269 305
200 292 340 295 266 24 3 12-22 1010 1210 350 305
250 330 405 355 319 26 3 12-26 1220 1470 412 305
300 356 460 410 370 28 4 12-26 1405 1805 505 305
350 381 520 470 429 30 4 16-26 1580 1950 560 305
400 406 580 525 480 32 4 16-30 1777 2197 665 305
500 457 715 650 609 36 4 20-33 2132 2652 817 458
600 508 840 770 720 38 5 20-36 2545 3201 920 458
2.5 40 165 150 110 84 18 3 4-18 365 415 90 305
50 178 165 125 99 20 3 4-18 387 455 105 305
65 191 185 145 118 20 3 8-18 466 545 133 305
80 203 200 160 132 24 3 8-18 520 645 156 305
100 229 235 190 156 24 3 8-22 655 740 182 305
150 267 300 250 211 28 3 8-26 823 980 269 305
200 292 360 310 274 30 3 12-26 1010 1210 350 305
250 330 425 370 330 32 3 12-30 1220 1470 412 305
300 356 485 430 389 34 4 16-30 1405 1805 505 305
350 381 555 490 448 38 4 16-33 1580 1950 560 305
400 406 620 550 503 40 4 16-36 1777 2197 665 305
500 457 730 660 609 44 4 20-36 2132 2652 817 458
600 508 845 770 720 46 4 20-39 2545 3201 920 458



订货须知:

    一、①Z943F电动平板闸阀产品名称与型号②Z943F电动平板闸阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定Z943F电动平板闸阀型号,请按Z943F电动平板闸阀型号直接向我们上欧销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上欧的阀门专家为您审核把关。
尊敬的客户:
欢迎您访问我们的网站,首先感谢您对我们上欧的关注,如果您对我们的产品、服务有任何建议或者疑问的话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务。上欧祝福您----尊贵的客人!!!


上欧阀门服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
