产品展示

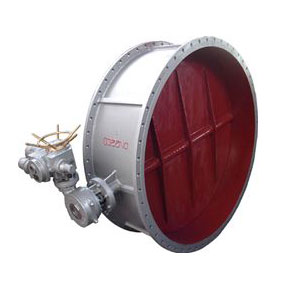

TD941W型电动通风大口径蝶阀
放大图片
产品名称: TD941W型电动通风大口径蝶阀
产品型号: TD941W
产品特点: TD941W电动通风大口径蝶阀 TD941W电动通风大口径蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可
TD941W型电动通风大口径蝶阀详细资料:


产品概述

采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。

主要技术参数

主要技术参数
公称压力(Mpa) 0.05MPa 介质温度 -30℃~-350℃
强度试验 0.1MPa 适用介质 冷热风、烟气
介质流速 25m/s 泄漏率 3%

主要零件材料

主要零件材料
零件名称 阀体 阀板 阀轴
材料 碳钢 碳钢 碳钢、不锈钢

主要外形连接尺寸

主要外形连接尺寸(mm)
DN D D1 L L1 L2  n-Фd b
300 405 370 120 716 220 8-12 10
350 455 420 140 786 240 8-14 10
400 505 470 140 924 270 12-18 10
450 570 530 160 999 295 12-18 10
500 620 580 160 1079 325 12-18 10
600 720 680 180 1140 380 16-18 12
700 820 780 180 1240 430 16-18 12
800 920 880 200 1344 490 16-18 12
900 1040 990 200 1444 540 16-18 14
1000 1140 1090 220 1544 590 20-18 14
1100 1240 1190 220 1644 640 20-18 14
1200 1340 1290 240 1744 690 20-18 14
1300 1440 1390 240 1864 760 20-18 16
1400 1540 1490 260 2020 810 24-18 16
1500 1640 1590 260 2120 860 24-18 16
1600 1740 1690 280 2240 980 24-18 16
1700 1840 1790 280 2340 1030 28-22 16
1800 1940 1890 300 2440 1096 28-22 16
1900 2040 1990 300 2540 1146 32-22 16
2000 2150 2090 320 2640 1196 32-26 16
2200 2360 2300 340 3252 1296 36-26 16
2400 2560 2500 360 3452 1396 36-26 18
2600 2760 2700 380 3652 1496 40-26 18
2800 2960 2900 400 3852 1596 40-26 18
3000 3190 3110 400 3896 1698 44-30 18
3200 3390 3310 440 4110 1798 44-30 20
3400 3590 3510 440 4396 1898 48-30 20
3600 3790 3710 480 4636 1998 48-30 20
3800 4000 3910 480 4886 2098 52-30 22
4000 4210 4120 520 5160 2210 52-30 22

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中蝶阀分为:电动蝶阀,气动蝶阀,手动蝶阀,法兰蝶阀,通风蝶阀,软密封蝶阀,硬密封蝶阀,不锈钢蝶阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!

浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
