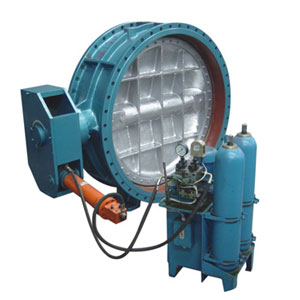

KD7X42P,KD7X423P型蓄能器式快关(紧急切断)蝶阀

产品概述

KD7X42P,KD7X423P型蓄能器式快关蝶阀在煤气余热发电系统和抽汽供热式汽轮机系统中，本系列阀门作为系统安全的保障，得到了日益广泛的应用。其关闭迅速、流通阻力小、截止可密封等优良性能使其可以代替原来系统设计中电动截止阀和止回阀使用，蓄能器式快关蝶阀主要用在热电厂并联机组和煤气余热发电机组上,用以作为保护系统安全得紧急切断阀门。

产品特点

1、快速关闭时间可达０.５秒，紧急切断安全可靠。
2、三偏心金属密，封结构启闭轻便灵活,密封零泄露。
3、常温介质可选用双偏心软密封结构,造价低,密封可靠。
4、关阀末端缓冲，有效避免阀门惯性冲击。
5、可以用弹簧实现快关，液可以用蓄能器实现快关，两种形式异曲同工，同样安全可靠。

主要技术参数


公称通经（mm）		400～1600
公称压力（Mpa）		0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
工作压力（Mpa）		0.6	1.0	1.6
适用介质		水、蒸汽、煤气
适用温度（℃）		软密封：≤80℃；硬密封：≤425℃

主要零部件材料


零件名称	材料
阀体、蝶板	灰铸铁、球墨铸铁、碳素钢
阀轴	不锈钢
密封圈	不锈钢、NBR
填料	NBR

产品执行标准


设计参照	GB/T 12238、JB/T 5299、JB/T 8527
法兰标准	GB/T 17241、GB/T 9113
结构长度标准	GB/T 12221
压力试验	GB/T 13927

主要外形连接尺寸


DN	PN	L	L1	L2	L3	L4	法兰连接尺寸
400	0.6	216	556	1449	320	440	GB/T 17241 GB/T 9113
	1.0	216	556	1449	330	440
	1.6	216	556	1449	345	440
450	0.6	222	556	1449	370	440
	1.0	222	556	1449	380	440
	1.6	22	580	1449	395	490
500	0.6	229	580	1449	400	440
	1.0	229	580	1449	410	490
	1.6	229	580	1449	425	490
600	0.6	267	580	1449	440	490
	1.0	267	625	1449	460	490
	1.6	267	625	1820	470	490
700	0.6	292	625	1449	436	490
	1.0	292	625	1820	550	490
	1.6	292	625	1820	570	545
800	0.6	318	625	1820	625	545
	1.0	318	625	1820	640	490
	1.6	318	625	1820	660	545
900	0.6	330	625	1820	700	545
	1.0	330	625	1820	710	545
	1.6	330	675	1820	725	545
1000	0.6	410	675	1820	760	545
	1.0	410	675	2180	770	610
	1.6	410	675	1820	790	610
1200	0.6	470	675	2180	875	610
	1.0	470	675	2180	890	610
	1.6	470	729	2180	915	610
1400	0.6	530	729	2180	1000	610
	1.0	530	729	2180	1045	720
	1.6	530	781	2180	1020	720
1600	0.6	600	781	2180	1120	960
	1.0	600	781	2180	1140	720
	1.6	600	781	2520	1170	960

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
