产品展示

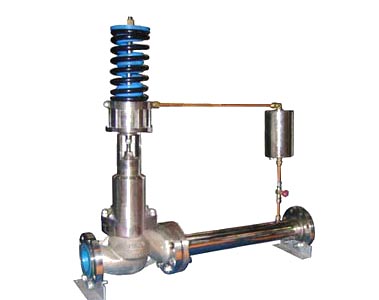

V230自力式压力调节阀
放大图片
产品名称: V230自力式压力调节阀
产品型号: V230
产品特点: V230自力式压力调节阀根据取压点位置分阀前和阀后两类,取压点在阀前时,用于调节阀前压力恒定;取压点在阀后时,用于调节阀后压力恒定。
V230自力式压力调节阀详细资料:


V230自力式压力调节阀概述:

V230自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。自力式压力调节阀根据取压点位置分阀前和阀后两类,取压点在阀前时,用于调节阀前压力恒定;取压点在阀后时,用于调节阀后压力恒定。当将阀前和阀后压力同时引入执行机构的气室两侧时,自力式压差调节阀可以调节调节阀两端的压力恒定,也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧,组成自力式流量调节阀,或用其他方式将流量检测后用自力式压差调节阀实现流量调节。

自力式压力调节阀工作介质的阀前压力P1经过阀芯、阀座后的节流后,变为阀后压力P2。同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀前压力。当阀后压力P1增加时,P1作用在顶盘上的作用力也随之增加。此时,顶盘的作用力大于弹簧的反作用力,使阀芯向离开阀座的方向移动,直到顶盘的作用力与弹簧的反作用力相平衡为止。这时,阀芯与阀座的流通面积减大,流阻变小,从而使P1降为设定值。同理,当阀后压力P1降低时,作用方向与上述相反,这就是自力式(阀前)压力调节阀的工作原理。

自力式压力调节阀技术参数



公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

7

11

20

30

48

75

120

190

300

480

760

1100

1750

额定行程(mm)

8

10

14

20

25

40

50

60

70

公称压力PN(Mpa)

1.6、4.0、6.4

压力调节范围(kpa)

15~50 40~80 60~100 80~140 120~180 160~220 200~260

240~300 280~350 330~400 380~450 430~500 480~560 540~620

600~700 680~800 780~900 880~1000 980~1500 1000~2500

流量特性(℃)

快开

调节精度(%)

±5

使用温度(℃)

350

允许泄漏量

硬密封(1/h)

单座:≤10ˉ4阀额定容量(IV级);双座、套筒:≤5×10ˉ3阀额定容量(II级)

软密封(m1/h)

0.15

0.30

0.45

0.60

0.90

1.7

4.0

6.75

11.10

16.0

减压比

10

1.25



自力式压力调节阀规格及尺寸



公称通径DN
20
25
32
40
50
65
80
100
125
150
200
250
300
法兰接管尺寸B
383
512
603
862
1023
1380
1800
2000
2200
法兰端面距L
150
160
180
200
230
290
310
350
400
480
600
730
850
压力调节范围kpa
15-140
H
475
520
540
710
780
840
880
915
940
1000
A
280
308

280-500
H
455
500
520
690
760
800
870
880
900
950
A
230
120-300
H
450
490
510
680
750
790
860
870
890
940
A
176
194
280
480-1000
H
445
480
670
740
780
850
860
880
930
A
176
194
280
600-1500
H
445
570
600
820
890
950
1000
1100
1200
A
85
96
1000-2500
H
445
570
600
820
890
950
1000
1100
1200

A
85
96
重量kg
26
37
42
72
90
114
130
144
180
200
250
导压管接头累纹
M16×1.5



订货须知:

    一、① 产品名称与型号②   口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定V230自力式压力调节阀型号,请按V230自力式压力调节阀型号直接向我们上欧销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上欧的阀门专家为您审核把关。
