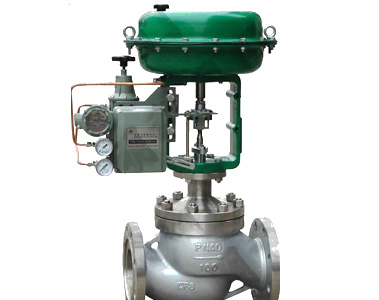

ZMAP气动薄膜单座调节阀概述：
ZMAP气动薄膜单座调节阀由气动薄膜多弹簧执行机构和单座阀组成。用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、安装维修简便等优点。适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合
由气动薄膜多弹簧执行机构和单座阀组成。用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、安装维修简便等优点。适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
2、气动薄膜单座调节阀阀体
型 式：直通单座铸造球型阀
公称通径：20、25、32、40、50、65、80、100、125、150、200mm
公称压力： PN1.6、4.0、6.4MPa
法兰连接： JB/T79.1-94、79.2-94等
材 料： 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上 阀 盖： 标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃
压盖型式： 螺栓压紧式
填 料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
3、气动薄膜单座调节阀阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：等百分比特性和线性特性
材 料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐蚀合金等。
ZMAP气动薄膜单座调节阀执行机构
|
型 式
|
ZHA/B多弹簧簿膜执行机构
|
|
型 号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1400
|
|
行 程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
|
弹簧范围 KPa
|
20～100(标准)、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
|
供气压力
|
140～400KPa
|
|
气源接口
|
RC1/4"
|
|
环境温度
|
-30～+70℃
|
10、外形尺寸及重量
|
公 称 通 径
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/40
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
640
|
720
|
|
PN64
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
670
|
750
|
|
A
|
285
|
285
|
285
|
285
|
360
|
360
|
360
|
470
|
470
|
470
|
580
|
580
|
|
H1
|
PN16/40
|
155
|
175
|
180
|
200
|
235
|
250
|
269
|
330
|
350
|
420
|
|
|
|
PN64
|
165
|
175
|
185
|
205
|
245
|
255
|
270
|
335
|
365
|
430
|
|
|
|
H2
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
|
|
H3
|
PN16/40
|
235
|
247
|
256
|
268
|
364
|
384
|
394
|
465
|
470
|
540
|
|
|
|
PN64
|
245
|
265
|
268
|
278
|
381
|
390
|
400
|
470
|
485
|
540
|
|
|
|
H4
|
PN16/40
|
364
|
425
|
430
|
445
|
660
|
680
|
690
|
740
|
748
|
780
|
|
|
|
PN64
|
364
|
425
|
435
|
450
|
665
|
690
|
700
|
750
|
750
|
795
|
|
|
|
H5
|
120
|
120
|
140
|
145
|
190
|
210
|
220
|
270
|
280
|
320
|
440
|
475
|
|
C
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
|
|
|
H6
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
|
|
重量(kg)
|
PN16/40
|
26
|
28
|
37
|
43
|
67
|
71
|
88
|
136
|
168
|
260
|
|
|
|
PN64
|
30
|
35
|
47
|
58
|
84
|
88
|
109
|
179
|
202
|
305
|
|
|
订货须知：
一、①ZMAP气动薄膜单座调节阀产品名称与型号②口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号ZMAP气动薄膜单座调节阀直接向我们上欧销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上欧的阀门专家为您审核把关。
