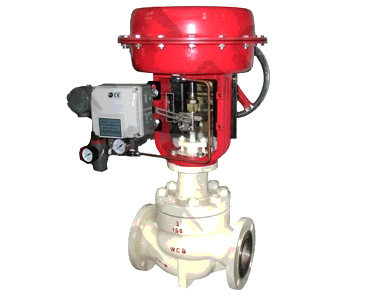

HCP气动平衡笼式单座调节阀是CV3000系列产品之一。HCP平衡笼式单座调节阀是一种改进型压力平衡式调节阀，该阀在阀塞或套筒上使用了高性能的密封环，有效地提高了泄漏等级。阀结构紧凑,有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小,流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。调节阀动态稳定好，噪音底，空化腐蚀小。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
HCP气动平衡笼式单座调节阀本产品符合GB/T4213-92标准
2、阀 体
|
型 式
|
直通单座铸造球型阀
|
|
公 称 通 径
|
32、40、50、65、80、100、125、150、200、250、300、350mm
|
|
公 称 压 力
|
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
|
|
连接型式
|
法兰连接密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法兰标准
|
JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
|
|
焊接连接
|
嵌接焊SW
|
|
材料
|
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
|
|
上阀盖
|
常温型(P)
|
-5~+230℃
|
|
伸长I型(EI
|
+230~+566℃
|
|
伸长II型(EII)
|
-100~-45℃
|
|
伸长III型(EIII)
|
-196~-100℃
|
|
注：工作温度不准超过各种材料的允许范围。
|
|
压 盖 型 式
|
螺栓压紧式
|
|
填 料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
|
3、HCP气动平衡笼式单座调节阀阀内组件
|
阀 芯 型 式
|
单座套筒式柱塞型阀芯
|
|
流量
特性
|
高容量流量特性
|
金属阀座
|
等百分比特性(%V)和线性特性(LV)
|
|
高精度流量特性
|
金属阀座
|
等百分比特性(%VF)和线性特性(LVF)
|
|
材 料
|
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
4、HCP气动平衡笼式单座调节阀执行机构
|
型 式
|
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
|
|
膜 片 材 料
|
乙丙橡胶夹尼龙布、丁橡胶夹尼龙布
|
|
弹 簧 范 围
|
80~240KPa
|
|
供 气 压 力
|
280~400KPa(HA型)、400~500KPa(VA6型、VP型)
|
|
气 源 接 口
|
RC1/4"(HA)、G3/8"、1/2"(VA6型、VP型)
|
|
环 境 温 度
|
-30~+70℃
|
5、阀作用型式
用正作用或反作用执行机构实现阀的气-关式或气-开式
6、附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
7、Cv值和行程
|
公 称 通 径
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
阀 座 直 径
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
额定Cv值
|
等百分比特性
|
24
|
36
|
60
|
100
|
140
|
220
|
320
|
420
|
820
|
1000
|
1440
|
1900
|
|
线 性 特 性
|
26
|
40
|
75
|
110
|
150
|
240
|
365
|
435
|
850
|
1035
|
1490
|
2000
|
|
额 定 行 程
|
25
|
38
|
75
|
150
|
50
|
100
|
8、法兰间距以及外形尺寸
法兰间距
|
公
称
通
径
|
A
|
|
ANSI 125 FF
ANSI 150 RF
JIS 10K FFRF
PN1.6 RF
|
JIS 16K
RF
|
ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0 MFM
|
ANSI 600 RF
JIS 40K RF
PN6.4 MFM
|
JIS
16K
LG
|
JIS
20K
LG
|
JIS
30K
LG
|
JIS
40K
LG
|
|
32、40
|
222
|
231
|
235
|
251
|
235
|
236
|
248
|
251
|
|
50
|
254
|
263
|
267
|
286
|
265
|
267
|
276
|
286
|
|
65
|
276
|
288
|
292
|
311
|
290
|
292
|
303
|
311
|
|
80
|
298
|
313
|
317
|
337
|
310
|
317
|
326
|
337
|
|
100
|
352
|
364
|
368
|
394
|
360
|
368
|
379
|
394
|
|
125
|
403
|
-
|
425
|
457
|
-
|
425
|
-
|
457
|
|
150
|
451
|
465
|
473
|
508
|
475
|
473
|
486
|
508
|
|
200
|
543
|
560
|
568
|
610
|
570
|
568
|
580
|
610
|
|
250
|
673
|
-
|
750
|
750
|
-
|
-
|
-
|
-
|
|
300
|
819
|
-
|
896
|
896
|
-
|
-
|
-
|
-
|
|
350
|
972
|
-
|
972
|
972
|
-
|
-
|
-
|
-
|
注：法兰距符合IEC 534-3-1976标准。
外形尺寸
|
公称
通径
|
A
|
|
ANSI 150
LG
|
ANSI 600
LG
|
ANSI 600
LG
|
ANSI 300
LG
|
ANSI 600
LG
|
ANSI 150
SW、BW
|
ANSI 150、600SW、BW
|
|
32、40
|
235
|
248
|
251
|
244
|
248
|
251
|
251
|
|
50
|
267
|
283
|
289
|
276
|
283
|
286
|
286
|
|
65
|
289
|
308
|
314
|
302
|
308
|
311
|
311
|
|
80
|
311
|
333
|
340
|
327
|
333
|
337
|
337
|
|
100
|
365
|
384
|
397
|
378
|
391
|
394
|
394
|
|
150
|
464
|
489
|
511
|
483
|
505
|
473
|
508
|
|
200
|
556
|
584
|
613
|
578
|
606
|
568
|
610
|
9、订货须知
1HCP气动平衡笼式单座调节阀.产品型号与名称 2.HCP气动平衡笼式单座调节阀公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质
6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.控制信号 10.其它特殊要求
