产品展示
D341J-10型蜗轮法兰式全衬胶蝶阀
放大图片

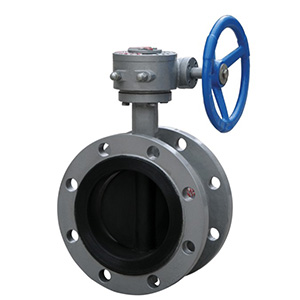

产品名称: D341J-10型蜗轮法兰式全衬胶蝶阀
产品型号: D341J-10
产品特点: D341J-10蜗轮法兰式全衬胶蝶阀   产品概述D341J-10蜗轮法兰式全衬胶蝶阀阀轴的密封由蝶板与阀座之间的旋转面加橡胶来控制,采用带有橡胶密封表面和橡胶包衬蝶板,保证阀轴不
D341J-10型蜗轮法兰式全衬胶蝶阀详细资料:
  产品概述
阀轴的密封由蝶板与阀座之间的旋转面加橡胶来控制,采用带有橡胶密封表面和橡胶包衬蝶板,保证阀轴不与腔内流体介质接触,严密的密封性能,超长的使用寿命,可作快速切断或调节流量之用,适用于要求可靠密封和良好调节特性的场合。用于温度≤85℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

其主要特点
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

衬胶蝶阀D341J采用标准
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

主要技术参数
主要技术参数
公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

主要零件的材质
主要零件的材质
零件名称 材料
阀体 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
蝶板 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
密封圈 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆 碳钢镀镍磷、不锈钢
填料 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

密封材料选用和适用温度
密封材料选用和适用温度
材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶
代号 X或or J XA或or JA XB或or JB XC、JC或or F XD或or JD XE或or JE
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
适用工作温度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃


主要外形连接尺寸

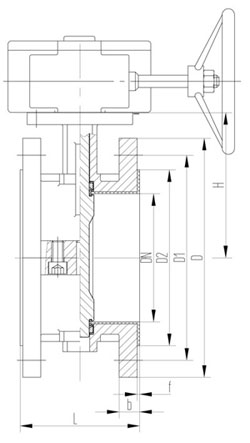

主要外形连接尺寸图

主要外形连接尺寸(mm)
公称通径
DN(mm)
L D D1 D2 b f z-φd H
50 108 160 125 99 16 3 4-φ18 112
65 112 180 145 118 18 3 4-φ18 122
80 114 195 160 132 18 3 4-φ18 129
100 127 215 180 155 20 3 8-φ18 142
125 140 245 210 184 22 3 8-φ18 157
150 140 280 240 210 22 3 8-φ23 170
200 152 335 295 256 22 3 8-φ23 210
250 165 390 350 319 24 3 12-φ23 246
300 178 440 400 368 26 4 12-φ23 274
350 190 500 460 428 26 4 16-φ23 320
400 216 565 515 480 26 4 16-φ25 340
450 222 615 565 532 26 4 20-φ25 365
500 229 670 620 585 28 4 20-φ25 410
600 267 780 725 685 34 5 20-φ30 470
700 292 895 840 794 34 5 24-φ30 500
800 318 1010 950 901 36 5 24-φ34 580
900 330 1110 1050 1001 38 5 28-φ34 670
1000 410 1220 1160 1120 38 5 28-φ34 796
1200 470 1450 1380 1325 44 5 32-φ41 868

注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。

浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
