JD745X-10大口径多功能水泵控制阀

JD745X-10大口径多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。JD745X多功能水泵控制阀的接管系统采用调节阀控制，通过设定调节阀的开度，可方便实现需要的各项控制参数，如主阀的开启速度、缓闭速度等等。

当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。
当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
1、设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。
JD745X多功能水泵控制阀用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。

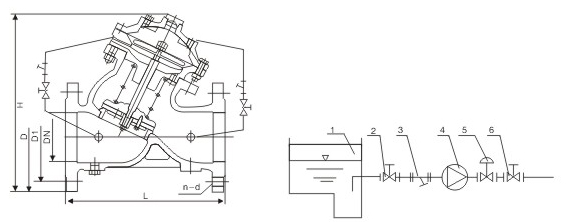

安装示意图

1、水池
2、弹性座封闸阀
3、过滤器
4、水泵
5、多功能水泵控制阀
6、弹性座封闸阀

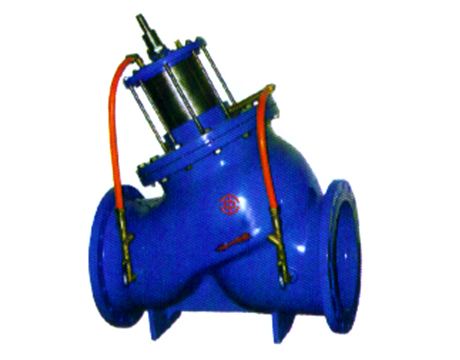

JD745X-10大口径多功能水泵控制阀产品

安装在高层建筑给水系统以及其它给水系统的水泵出口管道上。防止介质倒流，防止水锤及水击现象的产生。一阀兼具电动阀、逆止阀和水锤消除器三种功能。可有效地提高供水系统的安全可靠性。

JD745X-10大口径多功能水泵控制阀结构特点

1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理-体化．防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。

JD745X-10大口径多功能水泵控制阀主要技术参数

1、公称压力：1.0MPa、1.6MPa、2.5MPa
2、最低动作压力：≥O.04MPa
3、缓闭时间：3～60s(可调)
4、适用介质：水
5、介质温度：O～80"C

水泵控制阀主要外形尺寸

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2 5MPa	1.0MPa	1.6MPa	2 5MPa
50	200	293	165	165	165	125	125	125	4-18	4-18	4-18
65	210	328	185	185	185	145	145	145	4-18	4-18	8-18
80	235	364	200	200	200	160	160	160	8-18	8-18	8-18
100	275	418	220	220	235	180	180	190	8-18	8-18	8-22
125	310	481	250	250	270	210	210	220	8-18	8-18	8-22
150	345	543	285	285	300	240	240	250	8-22	8-22	8-26
200	415	673	340	340	360	295	295	310	8-22	12-22	8-26
250	485	792	395	405	425	350	355	370	12-22	12-26	12-26
300	540	927	445	460	485	400	410	430	12-22	12-26	12-30
350	595	957	505	520	555	460	470	490	16-22	16-26	16-30
400	655	1188	565	580	620	515	525	550	16-26	16-30	16-33
450	710	1218	615	640	670	565	585	600	20-26	20-30	16-36
500	760	1256	670	715	730	620	650	660	20-26	20-33	20-36
600	850	1600	780	840		725	770		20-30	20-36	20-36
700	950	1750	895	910		840	840		24-30	24-36
800	1120	1900	1015	1025		950	950		24-33	24-39
900	1220	2100	1115			1050			28-33
1000	1320	2400	1230			1160			28-36
