产品展示

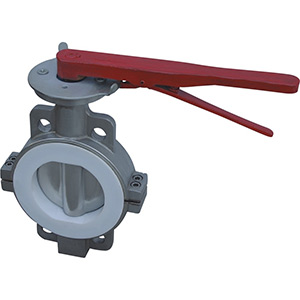

D71F4-16P型不锈钢对夹式半衬蝶阀
放大图片
产品名称: D71F4-16P型不锈钢对夹式半衬蝶阀
产品型号: D71F4-16P
产品特点: D71F4-16P不锈钢对夹式半衬蝶阀    产品概述 D71F4-16P不锈钢对夹式半衬蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。 另外,蝶阀还有体积小
D71F4-16P型不锈钢对夹式半衬蝶阀详细资料:


产品概述
是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。 另外,蝶阀还有体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板 受介质作用力近似相等,转矩相反,因此启闭力矩较小。

对夹式半衬蝶阀结构特点
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节;
2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏;
3.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈;
4.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
5.轴的径向采用O型圈与金属垫的组合;
6.阀座镶在有弹性条的阀体的槽内;
7.采用可调弹性弹子定位。定位准确,结构简单。



D71F4-16P对夹式半衬蝶阀基本型号

基本型号
手动 DA71F/P 半衬 蜗轮传动 DA371F/P 半衬
DA71F3 全衬里 DA371F3 全衬里
DA71F4 全衬里 DA371F4 全衬里
DA71F46 全衬里 DA371F46 全衬里
气动 DA671F/P 半衬 电动 DA971F/P 半衬
DA671F3 全衬里 DA971F3 全衬里
DA671F4 全衬里 DA971F4 全衬里
DA671F46 全衬里 DA971F46 全衬里

主要零部件材料表
主要零部件材料表
序号 零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈阀
Z C P R PL RL
1 上、下阀体 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB 35(锻) CF8 CF8M CF3 CF3M
3 蝶板轴 1Cr13 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
4 衬里层/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
5 O型圈 FPM(氟橡胶)
6 弹性条(垫) Si(硅橡胶)
7 调节定位座 0Cr18Ni9 0Cr18Ni9 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
8 螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 45 0Cr18Ni9 0Cr18Ni9
10 手轮 Q235
注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。

浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
