产品概述:
CV3000-HLS小口径单座调节阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC543976标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92。
技术参数:
CV3000-HLS小口径单座调节阀主要技术参数
阀体型式 |
直通单座铸造球型阀 |
公称通径 |
20、25mm |
公称压力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa |
连接型式 |
密封面型式 |
FF、RF、RJ、LG、MFM |
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
焊接标准 |
嵌接焊SW |
材料 |
铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金 |
上阀盖 |
常温型 |
-17~+230℃ |
伸长I型 |
-45~-17℃、 +230~+566℃ |
伸长II型 |
-100~-45℃ |
伸长III型 |
-196~-100℃ |
压盖型式 |
螺栓压紧式 |
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
CV3000-HLS小口径单座调节阀执行机构性能参数
执行器型式 |
HA多弹簧薄膜执行机构 |
膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
弹簧范围 |
20~100、80~240KPa |
供气压力 |
140~400KPa |
气源接口 |
RC1/4" |
环境温度 |
-30~+70℃ |
作用形式 |
用正作用或反作用执行机构实现阀的气-关式或气-开式 |
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
CV3000-HLS小口径单座调节阀主要性能指标
泄漏量 |
金属阀座 |
小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级 |
软阀座 |
小于阀额定容量的10 ,符合ANSI B16.104-1976 VI级 |
回差 |
带定位器 |
小于全行程的1% |
不带定位器 |
小于全行程的3%(HA1型小于全行程的5%) |
基本误差 |
带定位器 |
小于全行程的±1%-7(HA1型小于全行程的±2%) |
不带定位器 |
小于全行程的±5% |
— |
注:采用标准的V型聚四氟乙烯填料 |
可调范围 |
50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16) |
CV3000-HLS小口径单座调节阀Cv值和行程
阀芯形式 |
阀座和流量特性 |
额定行程 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
柱塞
阀芯 |
金属
阀座 |
等百分比(%CF) |
14.3 |
|
|
|
|
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
线性(LCF) |
○ |
○ |
○ |
○ |
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
软阀座 |
等百分比(%CF) |
|
|
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
线性(LCF) |
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
公称通径x阀座直径 |
20 |
6 |
6 |
6 |
6 |
6 |
8 |
8 |
11 |
11 |
14 |
14 |
19 |
22 |
|
25 |
6 |
6 |
6 |
6 |
6 |
8 |
8 |
11 |
11 |
14 |
14 |
19 |
22 |
28 |
注:1、符号○和△表示阀的规格范围。
2、符号△表示阀的流量特性符合IEC534-2-1976标准。

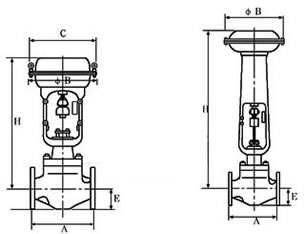

外形尺寸图:
