产品概述:
采用双号导向结构,配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合,本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;阀体口径范围DN25~400。适用流体温度有-250℃~+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
主要零件材料:
零件材料
零件名称 |
材料 |
温度范围 |
阀体上阀盖 |
HT200 |
-20~200℃ |
ZG230-450 |
-40~450℃ |
ZG1Cr18Ni9Ti |
-250~550℃ |
ZG0Cr18Ni12Mo2Ti |
-250~550℃ |
阀芯、阀座 |
1Cr18Ni9 |
-250~550℃ |
0Cr18Ni12Mo2Ti |
-250~550℃ |
填 料 |
聚四氟乙烯 |
-40~200℃ |
膜 片 |
丁晴橡胶夹增强涤沦织物 |
- |
压缩弹簧 |
60Si2Mn |
- |
膜 盖 |
A3 |
|
技术参数:
技术参数
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
额定流量系数kv |
10 |
16 |
25 |
40 |
63 |
100 |
250 |
250 |
400 |
630 |
100 |
1600 |
2700 |
公称压力MPa |
1.6 4.0 6.4 |
行 程mm |
16 |
25 |
40 |
63 |
100 |
介质温度℃ |
-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃ |
流量特性 |
直线、等百分比 |
法兰标准 |
符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
阀体
材质 |
PN
(MPa) |
1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
4.0,6.0 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
上阀盖型式 |
普通式(常温型),热片式(中温型) |
可调比 |
30:1 |
气源接头 |
M16×1.5 |
注:可为用户提供ANSI,JPI,JIS法兰的产品,其法兰距按用户需要确定。
ZJHN气动薄膜双座调节阀执行机构主要技术参数
型 号 |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
有效面积cm2 |
200 |
280 |
400 |
630 |
1000 |
1600 |
行 程mm |
10 |
16 |
25 |
40 |
60 |
1000 |
弹簧范围KPa |
20~100(标准);20~100、40~200、20~60、60~100、80~240 |
主要技术性能指标
ZJHN气动薄膜双座调节阀技术性能指标
项目 |
指标值 |
基本误差% |
不带定位器 |
±5.0 |
带定位器 |
±1.0 |
回差% |
不带定位器 |
3.0 |
带定位器 |
1.0 |
死区% |
不带定位器 |
3.0 |
带定位器 |
0.4 |
允许泄漏量L/h |
1×10-3×阀额定容量 |
可配附件定位器:电气阀门定位器手轮 电磁阀 限位开关 电/气转换器 空气过滤减压器
允许压差:
允许压差
供气压力
MPa |
弹簧压力
KPa |
公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
0.14 |
20-100 |
5.4 |
4.4 |
4.9 |
3.8 |
4.7 |
3.6 |
2.8 |
3.75 |
2.7 |
2.15 |
2.0 |
1.7 |
0.24 |
40-200 |
10.8 |
8.8 |
9.8 |
7.6 |
9.4 |
7.2 |
5.6 |
7.5 |
5.4 |
4.3 |
4.0 |
3.4 |
注:使用条件为阀杆在介质流出端关闭时P2=0状态下。
外形尺寸:
外形尺寸(mm)
公通径(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L
(mm) |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
335 |
425 |
460 |
560 |
740 |
805 |
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
H
(mm) |
普通型 |
567 |
570 |
645 |
650 |
877 |
887 |
899 |
1058 |
1068 |
1110 |
1498 |
1574 |
散热片型 |
697 |
700 |
775 |
780 |
1040 |
1050 |
1062 |
1257 |
1267 |
1309 |
1743 |
1819 |
H1(mm) |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
D(mm) |
225 |
360 |
470 |
620 |
重量(KG) |
33 |
35 |
47 |
51 |
98 |
111 |
148 |
236 |
292 |
433 |
760 |
920 |

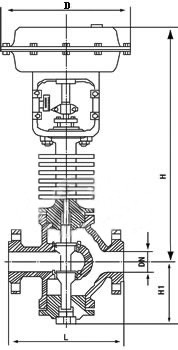

外形尺寸图:

订货须知:
订货时请提供以下参数
1.公称通径、额定流量系数KV;2.流体性质(包括公称压力、温度、粘度或酸碱性);3.信号压力、弹簧范围;4.流量特性;5.阀的开关型式;6.阀体、阀芯材料;7.是否带附件;
