产品展示
ZAZN-16型电动直行程双座调节阀
放大图片
产品名称: ZAZN-16型电动直行程双座调节阀
产品型号: ZAZN-16
产品特点: ZAZN-16型电动直行程双座调节阀 ZAZN-16电动直行程双座调节阀由电动执行机构与各种的阀体(双座)组配而成,而具备了各种阀的特点。电动调节阀以单相流 220V 电源为动力,接受统一的标
ZAZN-16型电动直行程双座调节阀详细资料:


产品概述:

由电动执行机构与各种的阀体(双座)组配而成,而具备了各种阀的特点。电动调节阀以单相交流 220V 电源为动力,接受统一的标准电信号 0~10mA DC 或 4~20mA DC,自动的控制阀门开度,达到对工作流量、压力、温度、液位等参数的自动控制,是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。

产品性能参数:

性能参数
型号 PN 工作压力MPa 适用温度/℃ 输入信号mA DC 输入电阻Ω 电源电压及频率 灵敏度μA
V Hz
ZAZN-16 16 1.6 ≤200 0~10 4~20 200 250 220 50~60 ≤150 ≤240
ZAZN-40 40 4 C、P:≤250;
C、P:≤450(带散热片)
ZAZN-63P 63 6.3

DKZ电动执行机构性能参数
型号 输入信号/mA DC 出轴推力/N 行程/mm 全行程时间/mm
Ⅱ型 DKZ-310 0~10 4000 16 12.5
25 30
DKZ-410 6400 40 32
60 48
DKZ-510 16000 60 37
100 62
Ⅲ型 DKZ-3200 4~20 2500 16 10
DKZ-3300 25 15.6
DKZ-4400 6400 40 25
DKZ-4500 60 37.5

产品零部件材料:

零部件材料
型号 阀体、阀盖 阀芯、阀杆、阀座 垫片 填料
ZAZN-16 HT200 1Cr18Ni9 石棉橡胶板 聚四氟乙烯
ZAZN-40 ZG25 1Cr18Ni9 石棉橡胶板 聚四氟乙烯
ZAZN-63P 1Cr18Ni9 1Cr18Ni9 石棉橡胶板 聚四氟乙烯

产品外形结构尺寸:

主要外形结构尺寸(mm)
DN D D1 D2 f b z×φd t L
25 115 85 65 2 16 4×φ14 4 185
32 135 100 78 2 18 4×φ18 5 200
40 145 110 85 3 18 4×φ18 5 220
50 160 125 100 3 20 4×φ18 5 250
65 180 145 120 3 20 4×φ18 5 275
80 195 160 135 3 22 8×φ18 5 305
100 215 180 155 3 24 8×φ18 5 350
125 245 210 185 3 26 8×φ18 5 410
150 280 240 210 3 28 8×φ23 5 450
200 335 295 265 3 30 12×φ23 5 550
250 405 355 320 3 32 12×φ25 5 640
300 460 410 375 4 34 12×φ25 5 720

ZAZN-40型电动直行程单座调节阀主要外形结构尺寸(mm)
DN D D1 D2 f D6 f1 b z×φd H2 H1 H1ˊ
25 190 115 85 65 58 4 16 4×φ14 117 670 752
32 210 135 100 75 66 4 18 4×φ18 120 673 754
40 230 145 110 85 76 4 18 4×φ18 139 693 776
50 255 160 125 100 88 4 20 4×φ18 144 698 804
65 285 180 145 120 110 4 22 8×φ18 188 799 954
80 310 195 160 135 121 4 22 8×φ18 208 809 964
100 355 230 190 160 150 4.5 24 8×φ23 220 821 976
125 425 270 220 188 176 4.5 28 8×φ25 268 907 1090
150 460 300 250 218 204 4.5 30 8×φ25 278 917 1100
200 560 375 320 282 260 4.5 38 12×φ30 320 959 1142
250 655 445 385 345 313 4.5 42 12×φ34 441 1161 1309
300 735 510 450 408 364 4.5 46 16×φ34 465 1175 1355

ZAZN-63型电动直行程双座调节阀主要外形及结构尺寸(mm)
DN D D1 D2 f D6 f1 b z×φd H2 H1 H1ˊ
25 205 135 100 78 2 58 4 4×φ18 117 670 752
32 220 150 110 82 2 66 4 4×φ23 120 673 754
40 240 165 125 95 3 76 4 4×φ23 139 693 776
50 265 175 135 105 3 88 4 4×φ23 144 698 804
65 295 200 160 130 3 110 4 8×φ23 188 799 954
80 325 210 170 140 3 121 4 8×φ23 208 809 964
100 370 250 200 168 3 150 4.5 8×φ25 220 821 976
125 440 295 240 202 3 176 4.5 8×φ30 268 907 1090
150 475 340 280 240 3 204 4.5 8×φ34 278 917 1100
200 570 405 345 300 3 260 4.5 12×φ34 320 959 1142
250 670 470 400 325 3 313 4.5 12×φ41 441 1161 1309
300 750 530 460 412 4 364 4.5 16×φ41 465 1175 1355

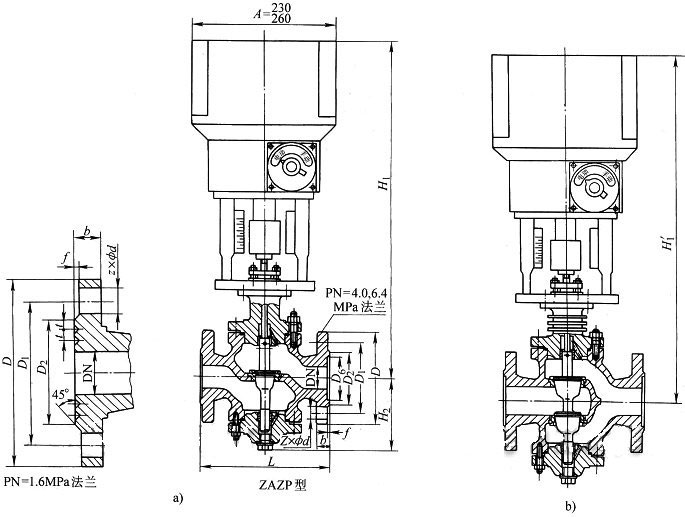

产品外形结构尺寸图:
外形尺寸图


电动调节阀安装与使用时注意事项:

(1)调节阀属于现场仪表,要求环境温度应在-25~60℃范围,相对湿度95%.如果是安装在露天或高温场合,应采取防水,降温措施.在有震源的地方要远离振源或增加防振措施.
(2)调节阀一般应垂直安装,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护.
(3)安装调节阀的管道一般不要离地面或地板太高,在管道高度大于2m时应尽量设置平台,以利于操作手轮和便于进行维修.
(4)调节阀安装前应对管路进行清洗,排除污物和焊渣.安装后,为保证不使杂质残留在阀体内,还应再次对阀门进行清洗,即通入介质时应使所有阀门开启,以免杂质卡住.在使用手轮机构后,应恢复到原来的空档位置.
(5)为了使调节阀在发生故障或维修的情况下使生产过程能继续进行,调节阀应加旁通管路.同时还应特别注意,调节阀的安装位置是否符合工艺过程的要求.
(6)电动调节阀的电气部分安装应根据有关电气设备施工要求进行.如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装.如现场导线采用SBH型或其它六芯或八芯,外径为Φ11.3mm左右的胶皮安装电缆线.在使用维修中,在易爆场所严禁通电开盖维修和对隔爆面进行撬打.同时在拆装中不要磕伤或划伤隔爆面,检修后要还原成原来的隔爆要求状态.
(7)执行机构的减速器拆修后应注意加油润滑,低速电机一般不要拆洗加油.装配后还应检查阀位与阀位开度指示是否相符.

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中调节阀分为:电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!



浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
