产品概述:
ZDRW-6K型电子式电动调节蝶阀,是3610R(L)全电子式电动执行机构和蝶阀调节机构组成,执行机构内有伺服系弘,无须另配伺服放大器。具有结构简单,流通能力大,调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质,煤气、含尘气体、烟道气等。
产品型号与规格:
ZDLW-6B、产品型号与规格
类别 |
直行程 |
角行程 |
常温型 |
中温型 |
常温型 |
中温型 |
型号 |
ZDLW-6B(K) |
ZDLW-6B(K)G |
ZDRW-6B(K) |
ZDRW-6B(K)G |
规格 |
DN600~1000 |
DN50~1000 |
产品性能参数:
ZDLW-6B、性能参数
公称通径mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
额定流量
系数kv |
85 |
225 |
340 |
500 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
34000 |
49000 |
66600 |
87000 |
110000 |
136000 |
可配电动
执行机构 |
3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构 |
公称压力 |
0.1、0.6、1.0 (MPa) |
介质温度℃ |
常温-20℃~+200(铸铁),-40~+450(铸钢),中温-40~+450(铸不锈钢) |
转角范围 |
平行闸板0~700,倾斜阀板0~600 |
流量特性 |
近似百分比 |
接管法兰 |
按JB78-59中对夹式法兰连接 |
动作时间 |
25、30、60秒 |
阀体材质 |
Ht200,35,ZG230-450,1Cr18Ni9,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti |
ZDLW-6B、性能指标
公称通径 mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
公称压力 MPa |
0.6 |
介质温度 ℃ |
常温:-20~200(铸铁);-40~250(铸钢); 中温-40~450(铸不锈钢) |
额定转角 ° |
0~70 |
流量特性 |
-20~150 |
环境温度 ℃ |
近似等百分比 |
接管法兰 |
按JB78-59 对夹式法兰连接 |
阀体材质 |
HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti |
阀板材质 |
HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti |
3610R角行程电子式电动执行机构主要技术参数
型 号 |
输出力矩 N.m |
动作时间 S/90° |
最大转角 |
技术参数 |
361RSA-02 |
20 |
8.5 |
90° |
电 源:220±10%Va.c.50Hz
驱动电机:交流可逆电机
输入信号:1-5V d.c.
4-20mA d.c.(信号线用屏蔽线)
开度信号:4-20mA d.c.
保护等级:相当IP55
防爆标志:ExdⅡBT4 |
361RSA-05 |
50 |
17.0 |
361RSB-10 |
100 |
18.0 |
361RSB-20 |
200 |
36.0 |
361RSC-30 |
300 |
24.0 |
361RSC-50 |
500 |
42.0 |
361RSC-60 |
600 |
48.0 |
361RSD-100 |
1000 |
30.0 |
361RSD-150 |
1500 |
42.0 |
361RXB-10 |
100 |
18.0 |
361RXB-20 |
200 |
36.0 |
主要零件材料及推荐使用温度范围
零件名称 |
材 料 |
温度范围℃ |
阀体、阀板 |
HT200 |
-20~200 |
35 |
-40~450 |
ZG230-450 |
1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
-40~550 |
注:此表为各种材料的极限使用温度,在实际选用中应根据其产品的介质温度范围,确定材料的最低、最高使用温度。其最低使用温度不得低于介质温度范围下限,最高使用温度不得高于介质温度范围的上限。
ZDLW-6B、性能指标
项 目 |
指 标 值 |
基 本 误 差% |
±2.5 |
回 差% |
2.0 |
死 区% |
3.0 |
始 终 点 偏 差% |
±2.5 |
额 定 行 程 偏 差% |
+2.5 |
允 许 泄 漏 量1/h |
2×10-2×阀额定容量 |
阀门允许压差:
ZDLW-6B、允许压差(Mpa)
公称通径
mm |
配用执行机构型号 |
361RSA-05 |
361RSB-10
361RXB-10 |
361RSB-20
361RXB-20 |
361RSC-30 |
361RSC-50 |
361RSC-60 |
361LSC-99 |
361RSD-100 |
361RSD-150 |
0° |
70° |
0° |
70° |
0° |
70° |
0° |
70° |
0° |
70° |
0° |
70° |
0° |
70° |
0° |
70° |
0° |
70° |
50 |
0.6 |
0.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
80 |
0.6 |
0.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
100 |
0.6 |
0.284 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
125 |
0.6 |
0.144 |
0.6 |
0.292 |
0.6 |
0.587 |
|
|
|
|
|
|
|
|
|
|
|
|
150 |
0.6 |
0.084 |
0.6 |
0.17 |
0.6 |
0.342 |
|
|
|
|
|
|
|
|
|
|
|
|
200 |
0.6 |
0.035 |
0.6 |
0.071 |
0.6 |
0.144 |
|
|
|
|
|
|
|
|
|
|
|
|
250 |
|
|
0.6 |
0.037 |
0.6 |
0.074 |
0.6 |
0.112 |
|
|
|
|
|
|
|
|
|
|
300 |
|
|
0.6 |
0.021 |
0.6 |
0.043 |
0.6 |
0.064 |
|
|
|
|
|
|
|
|
|
|
350 |
|
|
0.6 |
0.013 |
0.6 |
0.027 |
0.6 |
0.041 |
|
|
|
|
|
|
|
|
|
|
400 |
|
|
|
|
|
|
0.6 |
0.027 |
0.6 |
0.045 |
0.6 |
0.055 |
|
|
|
|
|
|
450 |
|
|
|
|
|
|
0.6 |
0.019 |
0.6 |
0.032 |
0.6 |
0.038 |
|
|
|
|
|
|
500 |
|
|
|
|
|
|
0.6 |
0.014 |
0.6 |
0.023 |
0.6 |
0.028 |
|
|
|
|
|
|
600 |
|
|
|
|
|
|
|
|
|
|
|
|
0.6 |
0.013 |
0.6 |
0.027 |
0.6 |
0.041 |
700 |
|
|
|
|
|
|
|
|
|
|
|
|
0.6 |
0.008 |
0.6 |
0.017 |
0.6 |
0.025 |
800 |
|
|
|
|
|
|
|
|
|
|
|
|
0.6 |
0.005 |
0.6 |
0.012 |
0.6 |
0.017 |
900 |
|
|
|
|
|
|
|
|
|
|
|
|
0.6 |
0.004 |
0.6 |
0.008 |
0.6 |
0.012 |
1000 |
|
|
|
|
|
|
|
|
|
|
|
|
0.6 |
0.003 |
0.6 |
0.006 |
0.6 |
0.009 |
动作时间
S/70° |
13.26 |
14.0 |
28.0 |
18.67 |
32.67 |
37.3 |
50 |
23.3 |
32.7 |
产品外形结构尺寸:
ZDLW-6B、外形尺寸(mm)
公称
通径
DN |
D |
D1 |
L1 |
L2 |
D2 |
H |
n-d |
L3 |
法兰端
面距 |
配A型 |
配
B型 |
配
C型 |
配
D型 |
配
A型 |
配
B型 |
配
C型 |
配D型 |
配
A型 |
配
B型 |
配
C型 |
配D型 |
配A型 |
配B型 |
配C型 |
配D型 |
50 |
|
110 |
92 |
355 |
|
|
|
225 |
|
|
|
200 |
|
|
|
4-φ14 |
120 |
|
|
|
60 |
80 |
125 |
150 |
92 |
355 |
|
|
|
4-φ18 |
100 |
145 |
175 |
102 |
385 |
|
|
|
125 |
175 |
200 |
117 |
384 |
429 |
|
|
225 |
225 |
8-φ18 |
155 |
150 |
200 |
225 |
130 |
397 |
442 |
|
|
200 |
255 |
280 |
172 |
437 |
482 |
|
|
70 |
250 |
310 |
335 |
197 |
|
511 |
561 |
|
|
335 |
|
260 |
12-φ18 |
|
165 |
300 |
362 |
395 |
227 |
|
536 |
586 |
|
12-φ23 |
80 |
350 |
412 |
445 |
252 |
|
561 |
611 |
|
400 |
462 |
495 |
296 |
|
|
656 |
|
|
16-φ23 |
|
100 |
450 |
518 |
550 |
321 |
|
|
679 |
|
500 |
568 |
600 |
346 |
|
|
704 |
|
600 |
755 |
705 |
480 |
|
|
|
1075 |
|
470 |
|
|
365 |
20-φ25 |
|
120 |
150 |
700 |
860 |
810 |
530 |
|
|
|
1125 |
20-φ24 |
800 |
975 |
920 |
595 |
|
|
|
1185 |
24-φ30 |
200 |
900 |
1075 |
1020 |
685 |
|
|
|
1280 |
1000 |
1175 |
1175 |
735 |
|
|
|
1320 |
28-φ30 |
注:L3为拆卸护罩所必须的尺寸。

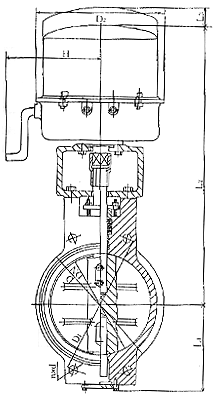

产品外形结构尺寸图:

用户订货须知
订货请提供以下资料:
1.公称通径、额定流量系数KV;2.流体性质(包括公称压力、温度、粘度或酸碱性);3.阀作用形式(电-关式或电-开式);4.流量特性;5.阀前压力,阀后压力;6.阀体、阀芯材料;7.是否带附件;
