产品展示
ZDLW-6B型PN1~PN10电子式电动调节蝶阀
放大图片
产品名称: ZDLW-6B型PN1~PN10电子式电动调节蝶阀
产品型号: ZDLW-6B
产品特点: ZDLW-6B型PN1~PN10电子式电动调节蝶阀 ZDLW-6B电子式电动调节蝶阀,是3610R(L)全电子式电动执行机构和蝶阀调节机构组成,执行机构内有伺服系弘,无须另配伺服放大器。具有结构简单,流通能力
ZDLW-6B型PN1~PN10电子式电动调节蝶阀详细资料:


产品概述:

ZDLW-6B型电子式电动调节蝶阀,是3610R(L)全电子式电动执行机构和蝶阀调节机构组成,执行机构内有伺服系弘,无须另配伺服放大器。具有结构简单,流通能力大,调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质,煤气、含尘气体、烟道气等。

产品型号与规格:

型号与规格
类别 直行程 角行程
常温型 中温型 常温型 中温型
型号 ZDLW-6B(K) ZDLW-6B(K)G ZDRW-6B(K) ZDRW-6B(K)G
规格 DN600~1000 DN50~1000

产品性能参数:

性能参数
公称通径mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 1000 1200 1400 1600 1800 2000
额定流量
系数kv
85 225 340 500 770 1360 2130 3060 4160 5450 6900 8500 12200 16600 21700 34000 49000 66600 87000 110000 136000
可配电动
执行机构
3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
公称压力 0.1、0.6、1.0 (MPa)
介质温度℃ 常温-20℃~+200(铸铁),-40~+450(铸钢),中温-40~+450(铸不锈钢)
转角范围 平行闸板0~700,倾斜阀板0~600
流量特性 近似百分比
接管法兰 按JB78-59中对夹式法兰连接
动作时间 25、30、60秒
阀体材质 Ht200,35,ZG230-450,1Cr18Ni9,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti

ZDLW-6B型电子式电动调节蝶阀性能指标
公称通径 mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
公称压力 MPa 0.6
介质温度 ℃ 常温:-20~200(铸铁);-40~250(铸钢); 中温-40~450(铸不锈钢)
额定转角 ° 0~70
流量特性 -20~150
环境温度 ℃ 近似等百分比
接管法兰 按JB78-59 对夹式法兰连接
阀体材质 HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
阀板材质 HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti

3610L直行程电子式电动执行机构主要技术参数
型 号 输出力矩 N.m 速度 mm/s 最大行程 mm 技术参数
361LSC-99 10000 2.0 100 电 源:220±10%Va.c.50Hz;控制信号:1-5V d.c.4-20mA d.c.(信号线用屏蔽线);开度信号:4-20mA d.c. ;保护等级:相当IP55;防爆标志:ExdⅡBT4

主要零件材料及推荐使用温度范围
零件名称 材 料 温度范围℃
阀体、阀板 HT200 -20~200
35 -40~450
ZG230-450
1Cr18Ni9Ti
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti -40~550

性能指标:

ZDLW-6B型电子式电动调节蝶阀性能指标
项 目 指 标 值
基 本 误 差% ±2.5
回 差% 2.0
死 区% 3.0
始 终 点 偏 差% ±2.5
额 定 行 程 偏 差% +2.5
允 许 泄 漏 量1/h 2×10-2×阀额定容量

产品外形结构尺寸:

ZDLW-6B型电子式电动调节蝶阀外形尺寸(mm)
公称通径 L1 L2 D D1 D2 H1 H2 H3 n-d
600 480 585 705 755 310 377.5 790 90 20-25
700 530 635 810 860 430 790 24-25
800 595 695 920 975 487.5 790 24-30
900 685 790 1020 1075 537.5 805 24-30
1000 735 830 1120 1175 587.5 805 28-30

注:此表为各种材料的极限使用温度,在实际选用中应根据其产品的介质温度范围,确定材料的最低、最高使用温度。其最低使用温度不得低于介质温度范围下限,最高使用温度不得高于介质温度范围的上限。

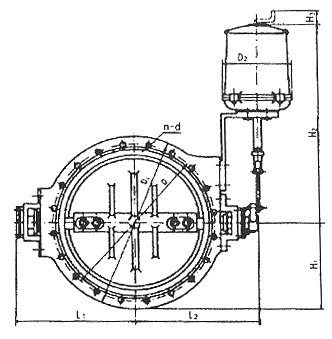

产品外形尺寸图:
外形尺寸图


用户订货须知

订货请提供以下资料:
1.公称通径、额定流量系数KV;2.流体性质(包括公称压力、温度、粘度或酸碱性);3.阀作用形式(电-关式或电-开式);4.流量特性;5.阀前压力,阀后压力,6.阀体、阀芯材料,7.是否带附件;
