产品概述:
由气动薄膜执行机构和调节阀两大部分组成,它与气动调节器,减压阀及其他仪表配合使用,达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封,泄漏量小的优点,但平衡力较大,故工作压差不宜过高。双座调节阀具有流量系数大,不平衡力较小的特点,因而使用广泛。
性能参数:
性能参数
DN/mm |
PN |
环境温度/℃ |
固有流量特性 |
气源最大压力/MPa |
25~300 |
16, 40, 63 |
-30~60 |
直线、等百分比 |
0.25 |
DN
mm |
流通能力 C |
行程mm |
配用执行
器型号 |
灰铸铁阀 |
铸钢和铸不锈钢阀 |
单座 |
双座 |
PN |
工作压力
Mpa |
介质温度
℃ |
PN |
工作压力Mpa |
介质温度℃ |
|
25 |
8 |
10 |
16 |
ZMA-2 |
16 |
16 |
≤200 |
40 |
40 |
≤250 |
32 |
12 |
16 |
63 |
63 |
(普通上阀盖) |
40 |
20 |
25 |
25 |
ZMA-3 |
|
|
≤450 |
50 |
32 |
40 |
|
|
(带散热片上阀盖) |
65 |
50 |
63 |
40 |
ZMA-4 |
|
|
|
80 |
80 |
100 |
|
|
|
100 |
120 |
160 |
|
|
|
125 |
200 |
250 |
60 |
ZMA-5 |
|
|
|
150 |
280 |
400 |
|
|
|
200 |
450 |
630 |
|
|
|
250 |
|
1000 |
100 |
ZMA-6 |
|
|
|
300 |
|
1600 |
|
|
|
外形及结构尺寸:
ZMAN-16型气动薄膜双座调节阀外形及结构尺寸(mm)
DN |
D |
D1 |
D2 |
f |
b |
z×Φd |
t |
L |
25 |
115 |
85 |
65 |
2 |
16 |
4×Φ14 |
4 |
185 |
32 |
135 |
100 |
78 |
2 |
18 |
4×Φ18 |
5 |
200 |
40 |
145 |
110 |
85 |
3 |
18 |
4×Φ18 |
5 |
220 |
50 |
160 |
125 |
100 |
3 |
20 |
4×Φ18 |
5 |
250 |
65 |
180 |
145 |
120 |
3 |
20 |
4×Φ18 |
5 |
275 |
80 |
195 |
160 |
135 |
3 |
22 |
8×Φ18 |
5 |
305 |
100 |
215 |
180 |
155 |
3 |
24 |
8×Φ18 |
5 |
350 |
125 |
245 |
210 |
185 |
3 |
26 |
8×Φ18 |
5 |
410 |
150 |
280 |
240 |
210 |
3 |
28 |
8×Φ23 |
5 |
450 |
200 |
335 |
295 |
265 |
3 |
30 |
12×Φ23 |
5 |
550 |
250 |
405 |
355 |
320 |
3 |
32 |
12×Φ25 |
5 |
640 |
300 |
460 |
410 |
375 |
4 |
34 |
12×Φ25 |
5 |
720 |
ZMAN-40型气动薄膜双座调节阀外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
f |
D3 |
f1 |
b |
z×Φd |
H2 |
H1 |
H1ˊ |
25 |
190 |
115 |
85 |
65 |
2 |
58 |
4 |
16 |
4×Φ14 |
117 |
570 |
676 |
32 |
210 |
135 |
100 |
78 |
2 |
66 |
4 |
18 |
4×Φ18 |
120 |
573 |
679 |
40 |
230 |
145 |
110 |
85 |
3 |
76 |
4 |
18 |
4×Φ18 |
139 |
645 |
751 |
50 |
255 |
160 |
125 |
100 |
3 |
88 |
4 |
20 |
4×Φ18 |
144 |
650 |
756 |
65 |
285 |
180 |
145 |
120 |
3 |
110 |
4 |
22 |
8×Φ18 |
188 |
821 |
976 |
80 |
310 |
195 |
160 |
135 |
3 |
121 |
4 |
22 |
8×Φ18 |
208 |
831 |
986 |
100 |
355 |
230 |
190 |
160 |
3 |
150 |
4.5 |
24 |
8×Φ23 |
220 |
843 |
998 |
125 |
425 |
270 |
220 |
188 |
3 |
176 |
4.5 |
28 |
8×Φ25 |
268 |
1045 |
1228 |
150 |
460 |
300 |
250 |
218 |
3 |
204 |
4.5 |
30 |
8×Φ25 |
278 |
1055 |
1238 |
200 |
560 |
375 |
320 |
282 |
3 |
260 |
4.5 |
38 |
12×Φ30 |
320 |
1097 |
1280 |
250 |
655 |
445 |
385 |
345 |
3 |
313 |
4.5 |
42 |
12×Φ34 |
435 |
1526 |
1703 |
300 |
735 |
510 |
450 |
408 |
4 |
364 |
4.5 |
46 |
16×Φ34 |
465 |
1544 |
1721 |
ZMAN-63型气动薄膜双座调节阀外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
f |
D3 |
f1 |
b |
z×Φd |
H2 |
H1 |
H1ˊ |
25 |
205 |
135 |
100 |
78 |
2 |
58 |
4 |
22 |
4×Φ18 |
117 |
570 |
676 |
32 |
220 |
150 |
110 |
82 |
2 |
66 |
4 |
24 |
4×Φ23 |
120 |
573 |
679 |
40 |
240 |
165 |
125 |
95 |
2 |
76 |
4 |
24 |
4×Φ23 |
139 |
645 |
751 |
50 |
265 |
175 |
135 |
105 |
3 |
88 |
4 |
26 |
4×Φ23 |
144 |
650 |
756 |
65 |
295 |
200 |
160 |
130 |
3 |
110 |
4 |
28 |
8×Φ23 |
188 |
821 |
976 |
80 |
325 |
210 |
170 |
140 |
3 |
121 |
4 |
30 |
8×Φ23 |
208 |
831 |
986 |
100 |
370 |
250 |
200 |
168 |
3 |
150 |
4.5 |
32 |
8×Φ23 |
220 |
843 |
998 |
125 |
440 |
295 |
240 |
202 |
3 |
176 |
4.5 |
36 |
8×Φ25 |
268 |
1045 |
1228 |
150 |
475 |
340 |
280 |
240 |
3 |
204 |
4.5 |
38 |
8×Φ34 |
278 |
1055 |
1238 |
200 |
570 |
405 |
345 |
300 |
3 |
260 |
4.5 |
44 |
12×Φ34 |
320 |
1097 |
1280 |
250 |
670 |
470 |
400 |
325 |
3 |
313 |
4.5 |
48 |
12×Φ41 |
435 |
1526 |
1703 |
300 |
750 |
530 |
460 |
412 |
4 |
364 |
4.5 |
54 |
16×Φ41 |
465 |
1544 |
1721 |

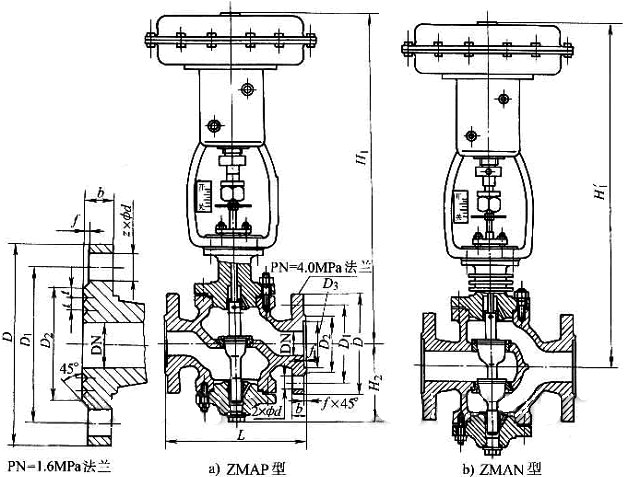

产品外形结构尺寸图:
