ZMAP-16D型PN6~PN64气动低温调节阀
放大图片
产品名称: ZMAP-16D型PN6~PN64气动低温调节阀
产品型号: ZMAP-16D
产品特点: ZMAP-16D型PN6~PN64气动低温调节阀    产品概述: ZMAP-16DPN6~PN64气动低温调节阀是单、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈上阀盖,使填
ZMAP-16D型PN6~PN64气动低温调节阀详细资料:


产品概述:
是单、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖,使填料处于常温下工作。适用于-60~-250℃低温壮态下的介质(如液氧、液氮等)的调节。为确保调节精度,必须配用阀门定位器。



调节阀结构原理:
气动低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室,产生推力,通过连接杆件带动阀芯,阀芯位置的变化使阀的流通截面积变化,实现对介质流量的调节。

安装、使用注意事项:
1、应垂直安装于水平管道上,在特殊情况下需要水平或倾斜安装时,一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。
2、应安装在靠近地面或楼板的地方,以便在于维护检修,对装有阀门定位器或手轮机构者,更应保证观察,调整和操作和方便。
3、一般都设置旁通管路,以便在自控系统发生故障或维修调节阀时切换到手动操作,不致于停止生产。
4、装有手轮机构时,也可省略旁通管路时行手动操作,还可用于限制阀门的开度。当停止使用时,手轮机构必须恢复到原来空档位置,以利自控系统正常进行。
5、安装时,应使介质流向与阀体指示方向一致。
6、调节阀在安装前应对管路清洗污物、焊渣。安装后,使调节阀全开,对管路,阀门等进行清洗及试验各连接处的密封性。

主要技术指标:

ZMAP-16D气动低温调节阀技术指标
公称通径
DN
单座 20 25 32 40 50 65 80 100 125 150 200
双座 25 32 40 50 65 80 100 125 150 200
额定流量
系数Kv
单座 0.08 0.12 0.20 0.32 0.50 0.80 1.2 2.0 3.2 5.0 8 12 20 32 50 80 120 200 280 450
双座 10 6 25 40 63 100 160 250 400 630
流量特性 直线 直线;等百分比
配用执行机构型号 ZMA-2 ZMA-3 ZMA-4 ZMA-5
行程 10 10 16 25 40 60
作用方式 气关式(B),气开式(K)
弹簧压力范围KPa 标准信号:20~100;其它信号;40~200;20~60;60~100

产品外形结构尺寸:

ZMAP-16D气动低温调节阀外形尺寸(mm)
公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
A 230 280 280 325 410 495
135 235 235 255 280 310 345 370 430 470 550 660
1 160 260 260 285 305 340 375 405 460 525 590 700
2 190 290 290 315 335 370 410 440 490 560 630 740
n- 6-12 8-14 8-14 8-14 8-16 10-16 10-18 12-18 16-18 20-18
单座 H L 120 190 200 210 235 265 295 210 370 440 475 570
H1=500 862 1006 1060 1066 1137 1152 1377 1390 1394
H1=600 962 1106 1160 1166 1237 1252 1477 1490 1494
H1=700 1062 1206 1260 1266 1337 1352 1577 1590 1594 1743 1751 1790
H1=800 1162 1306 1360 1366 1437 1452 1677 1690 1694 1843 1851 1890
H1=900 1262 1406 1460 1466 1537 1552 1777 1790 1794 1943 1951 1990
H1=1000 1362 1506 1560 1566 1637 1652 1877 1890 1894 2043 2051 2090
H1=1100                   2143 2150 2190
H1=1200                   2243 2250 2290
H2 32 58 112 118 129 144 178 191 195 243 251 290
双座 H L     200 210 235 265 295 320 370 440 475 570
H1=500     1065 1068 1147 1152 1387 1407 1419
H1=600     1165 1168 1247 1252 1487 1507 1519
H1=700     1265 1268 1347 1352 1587 1607 1619 1768 1778 1820
H1=800     1365 1368 1447 1452 1687 1607 1719 1868 1878 1920
H1=900     1465 1468 1547 1552 1787 1807 1819 1968 1978 2020
H1=1000     1565 1568 1647 1652 1887 1907 1919 2068 2078 2120
H1=1100                   2168 2178 2220
H1=1200                   2268 2278 2320
H2 117 120 139 144 188 208 208 268 278 320

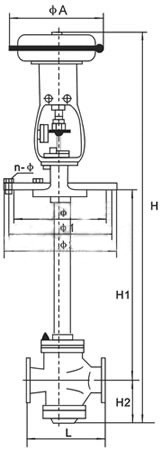

产品外形结构尺寸图:
外形尺寸图


订货须知:
订货请提供以下参数
1.公称通径、额定流量系数KV;2.流体性质(包括公称压力、温度、粘度或酸碱性);3.信号压力;、弹簧范围;4.流量特性;5.阀的开关型式;6.阀体、阀芯材料;7.是否带附件;

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中调节阀分为:电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!



浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
