产品概述:
ZMAM、ZMAQ型PN6~PN64气动薄膜切断阀是气单元组合仪表的执行单元。具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。而广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的自动化控制系统中。
性能技术参数:
ZMAM、ZMAQ型PN6~PN64气动薄膜切断阀技术参数
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数kv |
套筒 |
- |
- |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
三通 |
额定行程(mm) |
8 |
12 |
20 |
25 |
40 |
50 |
允许泄漏量 |
硬密封(L/H) |
套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量 |
软密封(ml/min) |
无 |
介质温度℃ |
-200~+200、-40~+450 |
膜片有效面积(cm2)(薄膜式切断阀) |
100 |
200 |
400 |
600 |
1000 |
公称压力PN(MPa) |
1.6 4.0 6.4 |
允许压差(MPa) |
单座 |
6.4 |
6.4 |
3.8 |
2.5 |
2.9 |
1.8 |
2.0 |
1.3 |
0.83 |
0.8 |
0.55 |
0.52 |
套筒 |
6.4 |
信号压力KPa |
200(薄膜片) |
阀体 |
Ht200 ZG230-450ZG1Cr18Ni9Ti |
阀塞套筒 |
1Cr18Ni9Ti Cr18Ni12Mo2Ti |
阀芯、阀座 |
1Cr18Ni9Ti Cr18Ni12Mo2Ti |
填 料 |
聚四乙烯 柔性石墨 |
可配附件 |
空气过滤减压器、电磁阀、阀位回讯器等 |
产品外形尺寸结构:
ZMAM、ZMAQ型PN6~PN64气动薄膜切断阀外形尺寸
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
690 |
A(mm) |
194 |
230 |
306 |
394 |
496 |
L(mm) |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
PN64 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
D(mm) |
PN16 |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
PN64 |
105 |
130 |
140 |
155 |
170 |
180 |
205 |
215 |
250 |
295 |
345 |
415 |
H2(mm) |
325 |
346 |
360 |
369 |
477 |
517 |
540 |
742 |
822 |
877 |

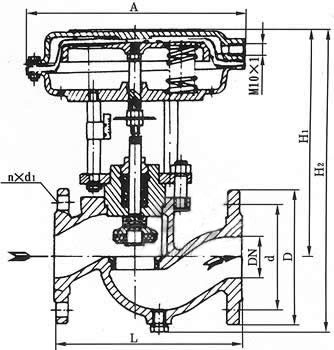

产品外形结构尺寸图:

订货须知:
订货时请提供以下参数
1.公称通径、额定流量系数KV;2.流体性质(包括公称压力、温度、粘度或酸碱性);3.阀的开关型式;4.阀体、阀芯材料;5.是否带附件;
