产品展示
ZSHV型气动V调节球阀PN16~PN64
放大图片
产品名称: ZSHV型气动V调节球阀PN16~PN64
产品型号: ZSHV
产品特点: ZSHV气动V型调节球阀PN16~PN64    产品概述: 该系列调节阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的 佳控制特性结合成一体,既可用作控制
ZSHV型气动V调节球阀PN16~PN64详细资料:


产品概述
该系列调节阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。

产品主要特点:
1.不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力"突变"的影响;
2.具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
3.防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
4.当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
5.适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。

产品技术参数:

技术参数
公称通径DN(mm) 25~400
公称压力PN(MPa) 1.6~6.4
公称压力Ps(MPa) 强度试验 2.4~9.6
密封试验 1.76~7.0
材料代号 C P R
主要
零件
阀体 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
球杆 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 聚四氟乙烯、不锈钢、硬质合金
填料 聚四氟乙烯、柔性石墨
适用
工况
适用介质 水,蒸汽,油品 硝酸类 醋酸类
适用温度 -28~425℃ -28~500℃
执行器 型? 号 GT系列、AW系列,SW系列、BAW系列, BRAY系列
气源压力 0.4~0.7MPa
连接形式 对夹式、法兰式,法兰按JB79-59标准

公称通径D(mm) 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力PN(MPa) 1.6、2.5、4.0、6.4
流量特性 近似等百分比(参见典型曲线图)、直线特性
阀板转角(度) 0°~至90°(可调)
允许泄漏量等级 软密封:零泄露
硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S) 0.5 1.0 2.5~4.0 7.0 10
可调节比 250:1 300:1

基本误差 回差 死区 输入信号 气源
接口
电信号 气信号
全行程的
≤±2%
全行程的
≤±2%
全行程的
≤0.8%
4~20mADC 20~100Kpa G1/8" G1/4"

调节阀允许压差:

允许压差
执行
机构
状态 PN1.6,2.5,4.0,6.4/ANSI Class 150#, 300#/JIS10K,20K,30K
填料:聚四氟乙石棉
25 40 50 65 80 100 125 150 200 250 300
GT65 关闭 4.99 1.13
△P 0.74 0.31
GT80 关闭 4.99 4.99 4.99 2.80

1.33


△P 1.72 0.83 0.53 0.30 0.16
GT90 关闭   4.99 4.99 2.80 2.62
△P   1.33 1.33 0.49 0.28
GT100 关闭         4.52 1.56
△P         0.48 0.16
GT125 关闭         4.52 4.50 2.31 1.43
△P         0.82 0.45 0.25 0.19
GT160 关闭           4.50 4.97 3.32
△P           0.81 0.52 0.40 1.13
AW17 关闭             4.95 3.21 0.13 2.74 1.91
△P             0.90 0.69 3.71 0.42 0.31
AW20 关闭                 0.70 3.23 2.51
△P 0.70 0.54 0.40

产品外形尺寸结构图:

外形尺寸
公称通径
DN(mm)
尺寸 (mm)
对夹 法兰式 L H
D D D1 D2 q Z-Φd
25 64 110 85 65 14 4-14 102 233
40 82 145 110 85 16 4-18 114 280
50 100 160 125 110 16 4-18 124 362
65 120 180 145 120 18 4-18 145 377
80 131 195 160 135 20 8-18 165 410
100 158 215 180 155 20 8-18 194 423
125 180 245 210 185 22 8-18 213 436
150 216 280 240 210 24 8-23 229 653
200 268 335 295 265 26 12-23 243 703
250 326 405 355 320 30 12-25 297 787
300 460 460 410 3750 30 12-25 338 827
350 470 - - - - - 1050
400 525 - - - - - 1100

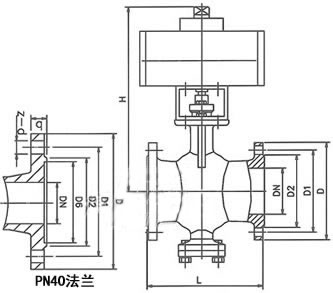

产品外形尺寸图:
外形尺寸图

订货须知:
订货请提供以下参数
1.公称通径、额定流量系数KV;2.流体性质(包括公称压力、温度、粘度或酸碱性);3.信号压力、弹簧范围;4.流量特性;5.阀的开关型式;6.阀体、阀芯材料;7.是否带附件;

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中调节阀分为:电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!



浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
