产品概述:
不需外界能源而进行温度自动调节。它适用于蒸汽、热水、热油等为介质的各种换热工况。广泛应用于供暖、空调、生活热水中的温度自动调节,以及特殊工况的温度自动调节,如化工、纺织、制药等生产工程。
调节阀工作原理:
自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的,其控制作用为比例调节。被控介质温度变化时,传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时,感温液体膨胀,推动阀芯向下关闭阀门,减少热媒的流量;被控介质的温度低于设定值时,感温液体收缩,复位弹簧推动阀芯开启,增加热媒的流量。
产品特点:
ZW型自力式温度调节阀特点
1、液压驱动,无需外部电源,使用安全可靠。
2、选用新型控温介质,热膨胀比例特性好,稳定性强。
3、性价比高、工作稳定,调温范围广。
4、平衡式阀门,等百分比/ 线性流量特性。
5、结构紧凑,体积小,安装简捷,使用寿命长。
技术参数:
技术参数
公称通径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
Kv值(m3/h) |
12.5 |
20 |
32 |
50 |
80 |
120 |
180 |
260 |
350 |
450 |
公称压力(Mpa) |
PN16(阀体材质为球墨铸铁工作温度≤220℃),PN25(阀体材质为铸钢工作温度≤350℃) |
温度设计范围(℃) |
30-110℃ |
平衡元件 |
不锈钢316L波纹管 |
导管长度(m) |
4(可根据现场要求订做) |
流通介质 |
蒸气、水、导热油 |
产品外形结构及尺寸:
ZW型自力式温度调节阀外形结构及尺寸
口径(DN) |
H1(mm) |
D1(mm) |
D2(mm) |
L(mm) |
L2(mm) |
d(mm) |
G(in) |
H2(mm) |
重量(kg) |
32 |
555 |
135 |
100 |
180 |
130 |
25 |
1 1/4 |
400 |
23 |
42 |
570 |
145 |
110 |
200 |
140 |
25 |
1 1/4 |
400 |
25 |
50 |
610 |
160 |
125 |
230 |
150 |
25 |
1 1/4 |
400 |
28 |
65 |
635 |
180 |
145 |
290 |
170 |
25 |
1 1/4 |
400 |
33 |
80 |
680 |
195 |
160 |
310 |
192 |
25 |
1 1/4 |
400 |
45 |
100 |
720 |
215 |
180 |
350 |
205 |
25 |
1 1/4 |
400 |
57 |
125 |
760 |
245 |
210 |
395 |
270 |
25 |
1 1/4 |
400 |
73 |
150 |
800 |
280 |
240 |
470 |
335 |
25 |
1 1/4 |
400 |
100 |
200 |
950 |
335 |
300 |
550 |
390 |
25 |
1 1/4 |
400 |
200 |
250 |
985 |
405 |
355 |
640 |
430 |
25 |
1 1/4 |
400 |
250 |
300 |
1010 |
460 |
410 |
720 |
480 |
25 |
1 1/4 |
400 |
300 |

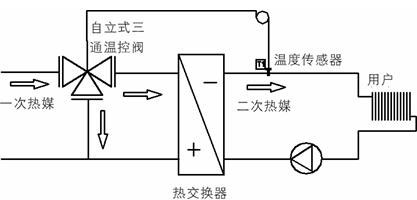

安装示意图:

产品零件图:

自力式温控阀(感温包调节)订货须知:
1、自力式温控阀(感温包调节)订货时,请详细提供使用工况,公称通径、公称压力、工作压力、热媒介质压力及温度、被控介质及温度要求。
2、自力式温控阀(感温包调节)一般导管长度为3.5-4.5m,如有特殊要求,请注明。
3、自力式温控阀(感温包调节)如需要其它特殊用途的温度调节阀,请与我公司直接联系。
自力式温控阀(感温包调节)按装指导。
