900系列德标安全阀
型号：900
口径：中口径,小口径
材质：碳钢,不锈钢
900系列德标安全阀

全启式D/G（蒸汽/气体）

标准式F（液体）

【900系列德标安全阀使用范围】

　　900系列德标安全阀主要用于石油、天然气、化工、电力、城市燃气等领域，作为超压保护装置，具有动作精度高，重复性好，回座准确，操作维护方便。
901型 902型 911型 912型
闭式阀帽 开式阀帽 闭式阀帽 闭式阀帽
闭式顶盖 开式顶盖 气密式顶盖 开式顶盖
带手柄 带手柄 不带手柄 带手柄

【900系列德标安全阀性能参数】



型号	公称压力	阀体材质	公称通径	工作温度
35.901/902/911/912	PN40/16	铸钢1.0619+N	DN20/32～DN150/250	-10℃～+450℃
55.901/911	PN40/16	不锈钢1.4408	DN20/32～DN100/150	-60℃～+400℃

DN	20/32	25/40	32/50	40/65	50/80	65/100	80/125	100/150	125/200	150/250
流通孔径	18	22.5	29	36	45	58.5	72	80	100	125
流通面积	254	398	661	1018	1590	2688	4072	6362	8825	12266
重量	8.5	10	14	20	28	40	53	80	125	165



【900系列德标安全阀外形和连接尺寸】

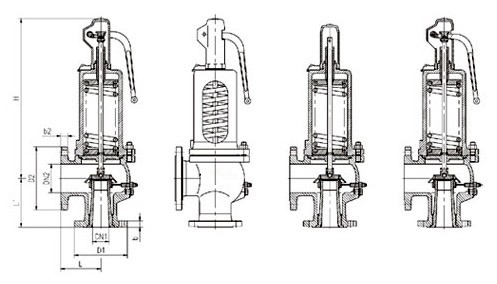

901,902,911,912型安全阀
DN1×DN2		20×32	25×40	32×50	40×65	50×80	65×100	80×125	100×150	125×200	150×250
D1	PN16	105	115	140	150	165	185	200	220	250	285
	PN40								235	220	300
D2	PN16	140	150	165	185	200	220	250	285	340	405
b1		20	20	20	21	22	24	26	28	31	34
b2		19	19	20	20	20	20	22	22	27	29
L		85	100	110	115	120	140	160	180	200	220
L1		95	105	115	140	150	170	195	220	250	285
H		270	280	330	3950	435	545	610	690	845	890
排水孔(带螺塞,不锈钢结构为特别设计)		G1/4'					G3/8'





921，922，923，924型安全阀
DN		20	25	32	40	50	65	80	100
D	PN16/PN40	105	115	140	150	165	185	200	220/235
b	铸钢/不锈钢阀体	18	18	18	18	20	22	24	24
L		95	100	105	115	125	145	155	175
H		260	270	285	290	290	340	400	450





941,942,943型安全阀
DN	15	20	25	25
GE	1/2'	3/4'	1'	1'
GA	3/4'	1'	11/4'	11/2'
b	15	16	18	18
L	50	50	50	50
L1	53	55	58	58
H	260	260	260	260







961,962,963型安全阀 951,952,953型安全阀
DN	15	20	25
GE	1/2'	3/4'	1'
GA	1/2'1)	1/2'2)	1'
b	15	16	18
L	42	42	50
L1	34	34	34
H(最大)	187	187	187
