概述

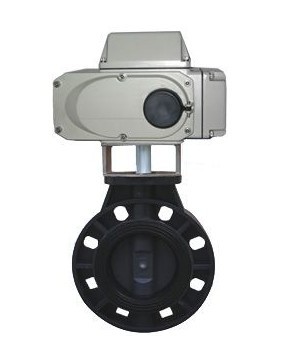

YZD971X电动UPVC蝶阀具有阀体重量轻、耐腐蚀性强、材质卫生无毒、耐磨损、易拆卸、维护简单等特点,被应用于多个领域。如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
产品特点
1、卫生指标符合国家卫生标准要求,介质中重离子含量达超纯水标准。
2、具有极佳的强度和韧性,管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力。
3、具有优良的耐化学腐蚀性能,阻燃性能为自熄性。
4、重量轻、相当于钢管1/5,铜管的1/6。低热传导性能,约为钢材的1/200。
5、优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长。
技术参数和性能
SDV系列电动执行器技术参数 |
UD971X电动UPVC蝶阀阀体参数 |
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN50~300mm |
输出力矩 |
50N·M~2000N·M |
公称压力 |
PN1.0MPa |
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
碳素钢、304/316/316L不锈钢 |
动作范围 |
0~90°±5° |
阀体材质 |
UPVC、CPVC、PP |
动作时间 |
15秒/30秒/60秒 |
阀板材质 |
UPVC、CPVC、PP、PTFE |
环境温度 |
-30°~60° |
阀座密封 |
EPDM、NBR、FPM |
手动操作 |
附带手柄操作 |
结构形式 |
A型 |
限 位 |
电气、机械二重限位 |
温度 |
EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
适用介质 |
水、PVC兼容的食品工业化学溶剂 |
输入信号 |
0-10,1-5VDC/4-20mA(智能型) |
特点 |
重量轻、耐腐蚀、卫生无毒、流阻小 |
外形尺寸
公称通径DN |
A |
B |
C |
D |
E |
额定功率 |
额定电流 |
50 |
155 |
268 |
80 |
104 |
43 |
15W |
0.2A |
65 |
155 |
278 |
86 |
104 |
47.5 |
15W |
0.2A |
80 |
155 |
280 |
97 |
104 |
47.5 |
15W |
0.2A |
100 |
208 |
310 |
112 |
115 |
57.2 |
25W |
0.5A |
125 |
208 |
340 |
125 |
115 |
66 |
25W |
0.5A |
150 |
208 |
353 |
140 |
115 |
74 |
25W |
0.5A |
200 |
256 |
407 |
184 |
127 |
87.5 |
50W |
0.8A |
250 |
256 |
435 |
220 |
127 |
110 |
50W |
0.8A |
300 |
256 |
492 |
256 |
127 |
129 |
90W |
1.0A |
订货说明
1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
注意事项:
1:请务必接对电源相序,以免阀门或执行器损坏。
2:通电时禁止手动操作。
3:户外使用时最好给电动执行器外加防护盖子,防止老化。
4:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。
5:请不要安装在易爆气体周围,如需防爆订货时请说明。
6:请确定输入电压和配线接点是否正确。
7:禁止超负荷使用电动执行器。
