ZZY型自力式压力调节阀PN16～PN64

产品概述:

无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、Ⅳ级和VI级三档；流量特性为快开；压力分段调节从15～2500kPa。可按需要组合满足用户工况要求。

产品特点:

1.自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
2.压力设定值在运行期间可连续设定。
3.压力分段范围细且互相交叉，调节精度高。
4.对阀后压力调节，阀前压力与阀后压力之比为10:1～10:8。
5.橡胶膜片式检测，执行机构检测精度高、动作灵敏。
6.采用压力平衡机构，使调节阀反应灵敏、控制精确。

产品零部件材料：

1.阀体：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti；2.阀芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti；3.阀座：1Cr18Ni9Ti 0Cr18Ni12M02Ti；4.阀杆：1Cr18Ni9Ti 0Cr18Ni12M02Ti；5.膜盖：A3 A3钢涂四氟乙烯不锈钢；6.填料：聚四氟乙烯柔性石墨；7.橡胶膜片：丁睛、乙丙、氟、耐油橡胶；

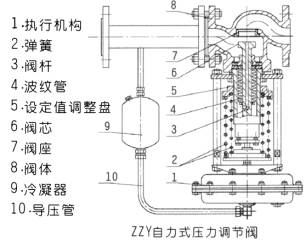

产品结构图：

外形结构图

产品技术参数：

技术参数
公称通径 DN(mm)		20	25		32		40		50		65	80		100		125		150		200	250		300
额定流量系数 Kv		7	11		20		30		48		75	120		190		300		480		760	1100		1750
额定行程 (mm)		8			10				14		20			25		40				50	60		70
公称压力 PN(MPa)		1.6 、 4.0 、 6.4
压力调节范围 (kPa)		15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260 240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620 600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
流量特性		快开
调节精度 ( ％ )		± 5
使用温度 ( ℃ )		≤ 350
允许泄漏量	硬密封 (l/h)	单座：≤ 10 -4 阀额定容量 (IV 级 ) ；双座、套筒≤ 5X10 -3 阀额定容量 (II 级 )
	软密封 (ml/h)	0.15		0.30		0.45		0.60		0.90			1.7		4.0		6.75		11.10			16.0
减压比	最大	10
	最小	1.25

产品外形尺寸与重量:

外形尺寸与重量
公称通径 0N			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸 B			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距 L			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围 kPa	15 一 140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280 — 500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120 — 300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480 — 1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600 一 1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000 — 2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量 kg			26		37		42	72	90	114	130	144	180	200	250
导压管接头螺纹			M16X1.5

产品外形尺寸图：

外形尺寸图

用户订货须知:

订货时请用户提供以下资料
1.调节阀名称、型号；2.公称压力(MPa) ；3.公称通径(mm) ；4.额定流量系数(Kv)；5.固有流量特性；6.介质名称；7.工作温度及范围；8.整机作用方式；9.压力设定点及调节范围；10.阀体、阀内件及填料材质；11.所配附件；12.其它特殊要求；

调节阀安装注意事项：
调节阀安装前的检验；在阀门操作的各个过程中，即安装、试验、操作和维修过程中的人员和设备的安全；在控制回路中作为最终控制元件的调节阀性能；若需手动操作时，要满足系统有效手动操作的安装要求；维修调节阀的可接近性；维修、操作和安装费用；由于机械或环境的需要，迫使阀门采取保护措施。

安装前的检验：
调节阀运到场地时，应立即进行检查，以确定是否符合规定，特别是安装尺寸、材质、附件等。在此阶段，凡是在装运和装卸过程中造成的任何明显机械损伤，应及时处理，为保证调节阀在开车时能正常动作，使系统安全运行，还应检查如下项目：
(1)外观检查 (2)始终点偏差
(3)全行程偏差 (4)基本误差
(5)正反行程偏差 (6)泄漏量
(7)所有辅助设备如限位开关、阀门定位器等操作检验。
