ZJHP型PN16~PN64精小气动薄膜单座调节阀
放大图片
产品名称: ZJHP型PN16~PN64精小气动薄膜单座调节阀
产品型号: ZJHP
产品特点: ZJHP型PN16~PN64精小型气动薄膜单座调节阀    产品概述: ZJHPPN16~PN64精小气动薄膜单座调节阀采用顶部导向结构,配用多弹簧执行机构。具有结构紧凑、重理轻、动作灵敏、流
ZJHP型PN16~PN64精小气动薄膜单座调节阀详细资料:


产品概述:
采用顶部导向结构,配用多弹簧执行机构。具有结构紧凑、重理轻、动作灵敏、流体通道呈现S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液体保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。ZJHP精小型气动薄膜单座调节阀分为切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;公称通径范围DN20-300。适用流体温度由-200℃至560℃范围内多种档次。泄漏标准有IV级或VI级,流量特性为线性或等百分比,多种多样品种规格可供选择。

零部件材料:

零部件材
阀体、阀盖 HT200、ZG230-450、ZG1Cr18Ni9Ti 阀芯、阀座 1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯 增强聚四氟乙烯 填料 聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片 橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片 膜盖 A3
波文膜片 丁腈橡胶夹增强涤纶织物 弹簧 60Si2Mn
阀杆、推杆 2Cr13、1Cr18Ni9Ti 衬套 2Cr13

技术参数:

技术参数
公称通径DN(mm) (阀芯直径dn) 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
10 12 15 20
额定流量 系数KV 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760 - -
等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600 - -
额定行程L(mm) 10 16 25 40 60 100 -
膜片有效面积Ae(cm2) 280 400 600 1000 1600 -
信号范围Pr(Kpa) 20~100、 40~200、 80~240 段幅;20~60、 60~100
气源压力Ps(Mpa) 0.14~0.4
固有流量特性 直线、 等百分比
固有可调比R 50:1
允许泄漏量 硬阀座:Ⅳ级、软阀座:Ⅵ级
公称压力PN(Mpa) 1.6、 4.0、 6.4
工作 温度t(℃) 常温型 -20~200、 -40~250、 -60~250
散热型 -40~450、 -60~450
高温型 450~560
低温型 -60~100、 00~200、 -200~-250

外形及连接尺寸:

外形尺寸(mm)
公称通径 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L PN16 185 200 205 222 250 276 298 350 410 451 600 670 735 - -
PN40 190 205 210 230 255 285 310 355 425 460 615 685 750 - -
PN64 200 210 220 251 286 311 337 394 440 475 630 700 765 - -
H1 PN16 487 493 524 524 538 686 706 726 969 969 1009 1353 1390 - -
PN40 487 493 524 524 538 686 706 733 979 979 1029 1373 1415 - -
PN64 497 503 534 534 546 696 713 743 999 999 1044 1385 1425 - -
中温型 标准型加200 标准型加250 标准型加320 标准型加350 -
H2 PN16 53 58 68 73 80 90 98 108 123 140 168 203 230 - -
PN40 53 58 68 73 80 90 98 115 135 150 188 223 255 - -
PN64 63 68 75 83 88 100 105 125 148 170 203 235 265 - -
A 282 360 470 620 -
法兰标准 GB:1.6、2.5、4.0、6.4Mpa ANSI;150、300、600Lb JIS:10K、20K、30K

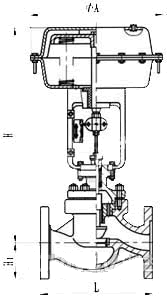

产品外形结构尺寸图:
外形结构尺寸

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中调节阀分为:电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!
