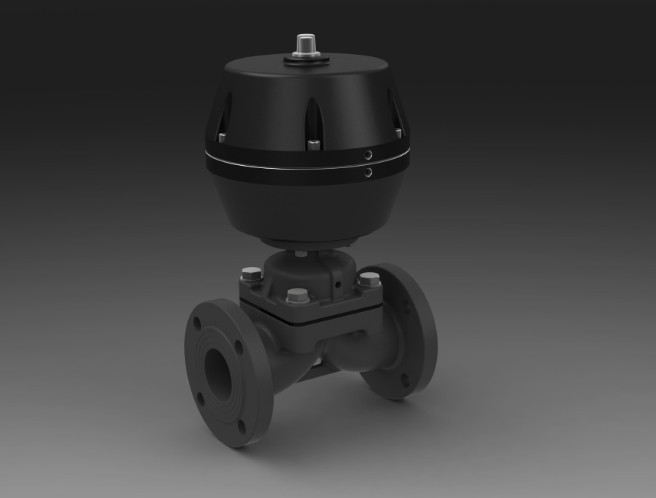

G641J德国盖米气动隔膜阀由隔膜阀和气动执行机构两部分组成，它以压缩空气为动力，实与对工艺管道中流体介质流量的调节。由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动薄膜隔膜阀具有阴力小，流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。
G641J德国盖米气动隔膜阀由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动薄膜隔膜阀具有阴力小，流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。
G641J德国盖米气动隔膜阀的关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔，隔膜下压，关闭阀门通道，当控制腔压力排向大气或下游管道，隔膜上升，阀门通道被打开。阀门没有阀杆、密封垫、定向座等，通道中运动的唯一部件就是隔膜，所以不存在锈蚀及抱死现象，具有更高的稳定性。多种结构形式及控制形式，可适用于多种的流体控制需要。
G641J德国盖米气动隔膜阀（简称气动隔膜阀）采用隔膜与阀体间“山”形凸出面进行密封，与外界隔离（无填料函），阀体流路简单、平滑、可覆盖防腐层，特别适用于要求而腐蚀、剧毒场合。
盖米型气动隔膜阀公称压力等级有0.6、1.0MPa，阀体口径范围由20-200mm，适用温度在150（℃）以内，泄漏量为零或Ⅵ级。
G641J德国盖米气动隔膜阀特点
采用多弹簧执行机构，高度及重量均可减少30％
阀体内表面有多种材料涂复层，避免介质直接接触，承受强腐蚀性介质的腐蚀
特点适用于剧毒介质或不允许污染环境卫生介质的调节
流路简单，阻力小，额定流量系数比口径单座或套筒调节阀大
G641J德国盖米气动隔膜阀主要材料
阀体：HT200、304不锈钢、316不锈钢、WCBPTFE等
隔膜片：丁荃胶、天然橡胶、聚四氟乙烯、PTFEEPDM
阀盖：ZG230-450、不锈钢
弹簧：60Si2Mn

型号：G641J、G641F46
尺寸：DN20-DN200
压力等级：≤PN10
适用温度：≤120oC
连接方式：法兰
驱动方式：气动
G641J德国盖米气动隔膜阀材质：
阀体：铸铁、铸钢、不锈钢等.
密封：聚四氟乙烯、各种橡胶
G641J德国盖米气动隔膜阀结构特点：
以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开.
结构紧凑、简单、体积小，外形美观。气动衬胶隔膜阀材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料
隔膜：氟塑料
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁
压力等级：0.61.01.6
G641J德国盖米气动隔膜阀测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN（MPa）
阀体：LP×1.5
密封：LP×1.1
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：ANSIB16.1
G641J德国盖米气动隔膜阀安装：
A安装前应核对膈膜阀之规格、材料是否与设计相符合。
B并于安装前将内部之砂尘、异物及杂屑清理干净，以免造成动作不顺或产生泄漏。
阀门的启闭是依靠旋转手轮而达到的。隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。
G641J德国盖米气动隔膜阀设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：ANSIB16.1
G641J德国盖米气动隔膜阀用途：
本阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
G641J德国盖米气动隔膜阀衬里材质及适用范围



阀体衬里	使用温度（℃）	适用介质
无衬里	-10– 170	适用于非腐蚀性介质
软橡胶	-10– 85	有很好的耐腐蚀性，适用于水泥、粘土、煤灰、干燥化肥等
硬橡胶	-10– 85	适用于无机碱、盐类、盐酸、镀金属溶液、软水、氟化物、氯气等
氟丁胶	-10– 105	适用于动物油、植物油和润滑油，PH值变化范围较大的腐蚀性泥浆，抗磨损性能良好
丁荃胶	-10– 120	防腐蚀性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐腐蚀性最好
搪瓷	-10– 170	适用于湿无机酸、氧化、酸、卤素、醇类、酯类等化合物
氟46	-20– 170	适用于硫酸、盐酸、氢氧化钠等强腐蚀性介质



G641J德国盖米气动隔膜阀隔膜片材质及适用范围



隔膜片材质	使用温度（℃）	适用介质
丁荃胶（B级）	-40– 100	大部分无机酸，如：硫酸、氢氟酸等适用，耐腐蚀性好，同时适用于各种碱类和盐类
天然胶（Q级）	-50– 100	主要用于净化水、无机盐和较稀的矿物酸介质
聚四氟乙烯PTFE	-20– 150	极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀
