斯派莎克spiraxsarcoDP17/27导阀型隔膜式减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。
本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。SpiraxSarco斯派莎克在全球范围致力于推广有效地应用和控制蒸汽及其它多种工业流体，至今已有100多年的历史。 斯派莎克公司历史可追溯至1888年，1937年建址于英国，1959年斯派莎克集团公司在伦敦股票市场上市，每年均有骄人的业绩报告。作为蒸汽工程系统的世界领先者，斯派莎克一直以最专业的知识为全球蒸汽使用者提 供最优秀的服务和产品，从而迅速显著地提高设备性能和系统效率，节约能源。一百多年来，斯派莎克公司以 最佳的“知识、服务、产品”提供者的形象成为广大蒸汽使用者的最佳伙伴。 为提高设备瞎炮率，节约能源，必须从蒸汽系统中排除凝结水和空气以及其它不凝性气体且不泄漏蒸汽，并将 凝结水回收至锅炉房。斯派莎克蒸汽疏水阀能为所有应用提供最好的选择。蒸汽疏水阀运行性能的检测系统则进异步完善该系列。任何蒸汽疏水阀工作不正常都会引起问题。100多年来在所有行业蒸汽系统应用的专有知识使我们能给你的设备提供改进意见，在提高生产能力的同时节约成本并增加利润。在全世界33个国家我们有1100位工程师和蒸汽系统各个学科的专家支持着我们的整体分析能力。
二、斯派莎克DP17/27蒸汽减压阀 性能指标：
|
|
灰色区域：示意该产品禁用。
A-D-E：螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:法兰连接 ANSI 150LB。
F-F:DP17G最高工作温度120℃。
注意：该系列产品的压力调节范围是0.2-1.7barg。
|
三、斯派莎克DP17蒸汽减压阀 主要技术参数：
|
公称压力
|
PN25
|
|
PMA最高允许压力
|
25bar g @ 120℃
|
|
TMA最高允许温度
|
232℃
|
|
TMI最低允许温度
|
-10℃
|
|
PMO最大工作压力*
|
17bar g
|
|
TMO最大工作温度
|
DP17 232℃
|
|
DP17G 120℃
|
|
TMIO最低工作温度
|
0℃
|
|
出口压力范围(barg)
|
0.2-1.7
|
|
最高冷态测试压力
|
38bar g
|
四、斯派莎克DP17/27蒸汽减压阀 主要零件材料：
|
零件名称
|
零件材料
|
|
阀体 阀盖
|
WCB
|
|
阀座
|
2Cr13
|
|
阀瓣
|
2Cr13
|
|
阀杆
|
2Cr13
|
|
膜片
|
316
|
|
调节弹簧
|
60Si2Mn
|
|
主阀弹簧
|
50CrVA
|
五、斯派莎克DP17/27蒸汽减压阀 流量系数(Cv)
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
Cv
|
2.8
|
5.5
|
8.1
|
12.0
|
17.0
|
28.0
|
45.5
|
60.1
|
93.3
|
146
|
186
|

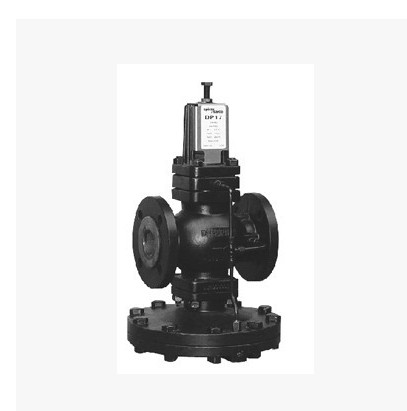

斯派莎克DP17蒸汽减压阀

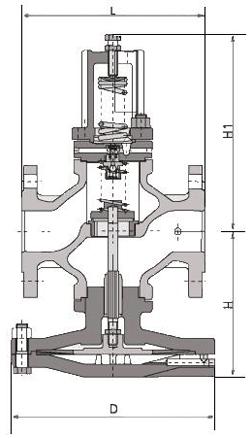

连接尺寸：
|
DN
|
L
|
H1
|
H
|
D
|
|
15
|
147
|
221
|
133
|
185
|
|
20
|
154
|
224
|
136
|
185
|
|
25
|
160
|
235
|
145
|
207
|
|
32
|
180
|
236
|
156
|
207
|
|
40
|
200
|
238
|
176
|
255
|
|
50
|
230
|
246
|
183
|
255
|
|
65
|
250
|
295
|
200
|
320
|
|
80
|
310
|
323
|
230
|
350
|
|
100
|
350
|
340
|
263
|
380
|
|
125
|
400
|
359
|
306
|
455
|
|
150
|
450
|
375
|
330
|
500
|

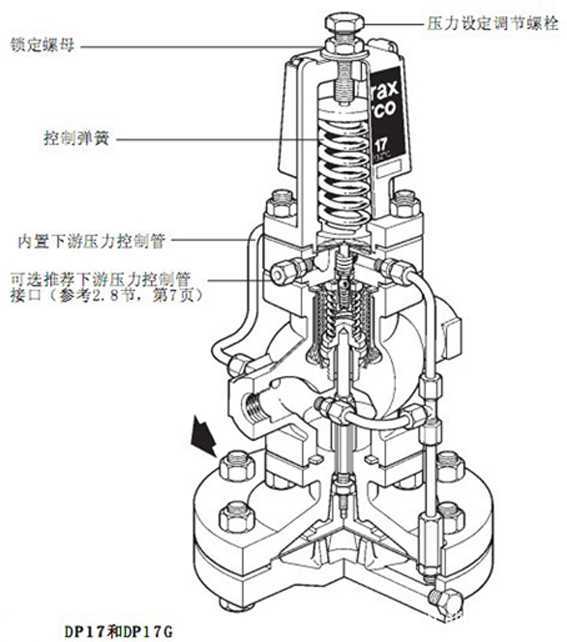

斯派莎克DP17蒸汽减压阀 产品结构图：

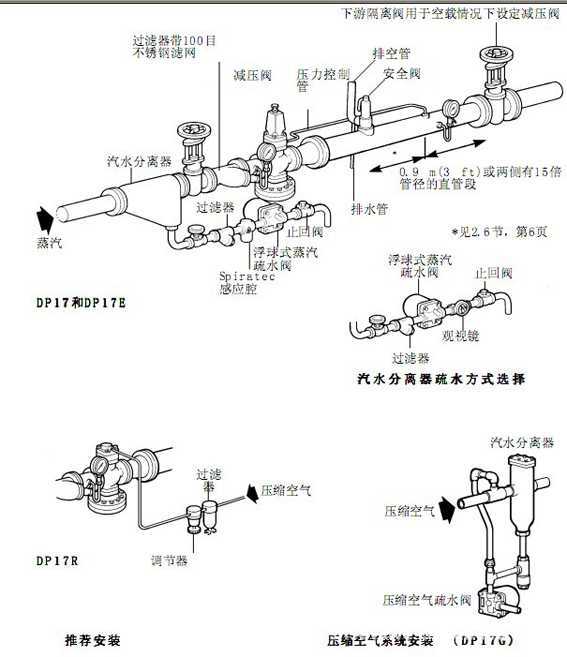

安装示意图：
当安装斯派莎克DP17/27蒸汽减压阀时注意
（1）不要随意拆卸减压阀，否则可能会影响减压阀的正常使用效果。
（2）在配管前,进行管路清洗,去除其中的异物和锈层,否则可能造成机器故障。（3）在减压阀的进口前安装一个过滤器（滤网为100目或相当的）。否则将影响 阀的性能，无法实现正确的压力控制。
（4）在减压阀后安装一个安全阀。否则会由于意外过压，不能进行安全报警，并且会对设备造成损坏。
（5）在减压阀前后各安装一块压力表。否则将影响正常的压力设定和控制。
（6）在减压阀前安装一只蒸汽疏水阀，防止凝结水积聚。否则将造成凝结水无法及时排放，影响阀的性能或者造成其他不良后果。
（7）当安装快速开关阀时（例如电磁阀），与减压阀的距离至少3米。否则可能由于压力波动太快，造成减压阀无法实现正常的减压功能或大大缩短减压阀的使用寿命。
（8）在两级减压系统中，两个减压阀之间的距离最少3米，否则可能影响正常使用，无法实现正常的减压。
（9）按照流体的流向，正确进行安装，否则可能影响正常使用。
（10）不允许在减压阀上放置重物或对其进行扭转和剧烈的震动，否则可能产生机器故障。
（11）垂直向上安装减压阀；安全阀设定压力应略高于减压阀后的压力，一般高出10%或者0.07MPa；
（12）当减压比很大时，应安装多级减压器以保证管道中的流速≤30m/s。为了能容易的拆卸和更换减压阀，在其上下均应该预留足够的空间
斯派莎克DP17/27蒸汽减压阀操作须知
警告 （1）不许用裸手直接接触阀体，否则可能造成烫伤。
注意 （1）在操作前，应首先关闭减压阀前截断阀，并利用旁路去除全部异物和铁锈，否则可能造成减压阀故障，无法正常工作。
（2） 通过旁路管线的二次侧压力必须低于设定压力。否则由于通过旁路管线的二次侧压力高于设定压力，引起安全阀起跳。
（3） 当调整压力时，慢慢地轻动调整螺丝，不当的调整操作可能行成水击或砰砰作响声等，对减压阀或其他设备造成损坏。
（4） 管线中的凝结水要完全排除，当长时间不用时，应关闭减压阀前后的截止阀。（管路中产生的铁锈可能造成故障）
（5） 对于带手柄的型号，确实需要进行手动操作时，应首先按下手柄，再进行转动调整；此时，不可用力过大或转动过快，以免损坏手柄。
斯派莎克DP17/27蒸汽减压阀压力调整步骤
按照以下步骤慢慢转动调节螺丝，即可完成设定。不当的调整操作可能形成水击或砰砰作响声等，可能对减压阀或其他设备造成损坏。
（1）关闭减压阀前后截断阀，在保证安全阀不起跳的情况下，开启旁路管线截断阀并保持足够的时间，以完成利用流通介质对管道中的异物或锈层的吹扫去除。吹扫完成后，关闭旁路管线截断阀。
（2）缓慢打开安装在减压阀前的截断阀，并调整减压阀后截断阀的开启度，保持管道有小流量通过。
（3）松开螺母，缓慢转动调整螺丝，并观察阀后的压力表，直到要求的设定植为止（顺时针转动压力上升，逆时针转动压力下降）。对于带手柄的型号，由于正常状态下，手柄处于自锁位置，因此调整压力时，应首先按下手柄，松开自锁，再缓慢转动调整螺丝，并观察阀后最近的压力表，直到要求的设定植为止（顺时针转动手柄时，阀后压力上升；逆时针转动手柄时，阀后压力下降。）。
（4）缓慢打开减压阀后截断阀，并按照步骤（3）进一步调整阀后压力，直到要求的设定植为止。

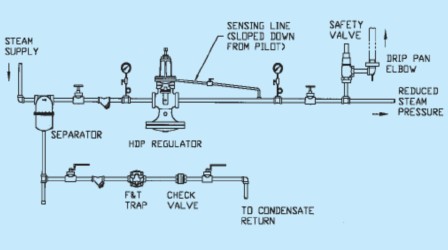

（5）完成调整后，拧紧锁紧螺母。对于带手柄的型号，拉出手柄，利用内部装置锁紧；如果手柄没有锁紧，左右转动手柄，即可完成自锁作。 外部先导式蒸气减压阀的单级减压站

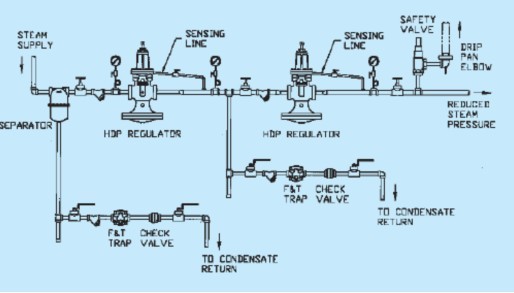

外部先导式蒸气减压阀的串联多级减压站

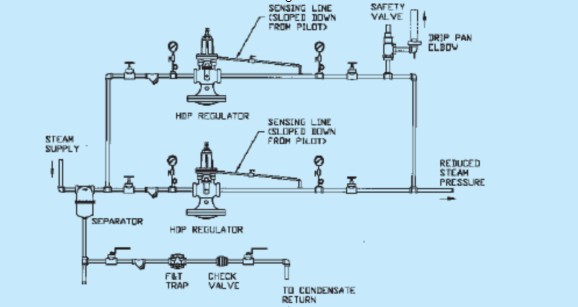

外部先导式蒸气减压阀的并联多级减压站（1/3+2/3）

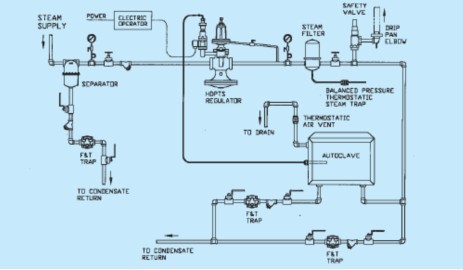

电力时序自动控制的减压站

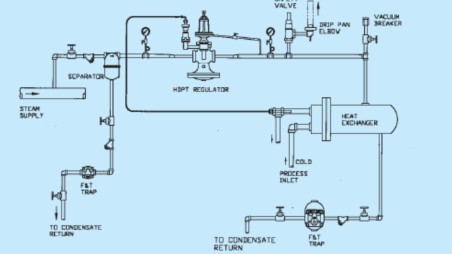

换热器用压力温度组合先导式调节阀站
