Ys945H带散热电动减温减压阀产品说明

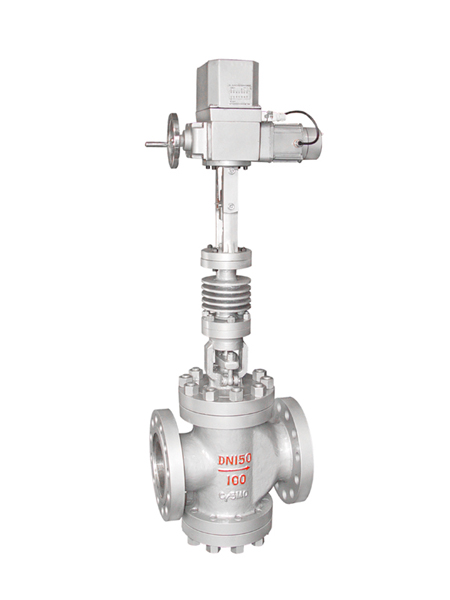

Ys945H/Y型电动减温减压阀(带散热片型)我公司开发生产的YS945H/Y型带散热片的电动减压阀,电动减压阀由3810L型SKZ、DKZ(或PSL系列)直行程电子式电动执行机构和双座阀组成,主要用于大于510℃过热蒸汽减压。本系列减压闲主要由两体、阀座、阀瓣等零件组成,采用双用座、双锥体阀瓣的结构。采用压力平衡式阀瓣、通过桶瓣升降调节压力可配用ZKZ—BC型或其它型直行程电动执行器实现遥控和自动控制,本系列产品的减压比用到0.6较为合适。调节阀内含饲服功能,接受统一的4-20mA或1-5V•DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动套筒调节阀主要特点:采用平衡型阀芯,不平衡力下,允许压差大,操作稳定。
Ys945H/Y型电动减温减压阀(带散热片型)本产品主要用于蒸汽管路,调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
Ys945H带散热电动减温减压阀结构特点和应用范围
电动减压阀是压力平衡式调节阀,阀内件采用套筒导向的先导式阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小。另外,密封型式采用单座密封,流量特性曲线精度高,符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。配用电动执行机构,其结构紧凑,输出力大。
电动减压阀工作原理电动减压阀是电动调节阀在压力控制领域的典型应用。电动减压阀通过调节一次侧流体的动压头,达到控制减压阀后压力的目的。本类阀门在管道中一般应当水平安装。
常用规格DN50~400,
当过热蒸汽的温度小于427℃时,阀体材质为WCB,
当过热蒸汽的温度小于510℃时,阀体材质为ZG20CrMo。
Ys945H带散热电动减温减压阀主要技术参数和性能指标
公称压力(Mpa)
|
6.4
|
10.0
|
壳体试验压力(Mpa)
|
9.6
|
15.0
|
密封试验压力(Mpa)
|
7.04
|
11.0
|
最高进口压力(Mpa)
|
6.4
|
10.0
|
出口压力范围(Mpa)
|
最佳减压比0.6
|
渗漏量
|
0.5%QMax
|
温量-压力等级
|
ANSI B16.34
|
Ys945H带散热电动减温减压阀主要零件材料
零件名称
|
零件材料
|
阀体 阀盖 底盖
|
WCB
|
阀 座
|
304
|
阀 罩
|
304
|
阀 瓣
|
304
|
阀 杆
|
38CrMoAIA
|
垫 片
|
柔性石墨/1Cr18Ni9
|
填 料
|
柔性石墨
|
螺 栓
|
35CrMoA
|
螺 母
|
45
|
Ys945H带散热电动减温减压阀流通能力参数
公称通径(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
最大流量面积cm2
|
5
|
9.5
|
12
|
24
|
38
|
44
|
71.5
|
108
|
190
|
270
|
317.1
|
网罩流通面积cm2
|
60.3
|
78
|
98.5
|
133.7
|
191
|
221.6
|
253.3
|
452.4
|
615.7
|
875
|
1160.4
|
Ys945H带散热电动减温减压阀外形尺寸(PN6.4-10.0) 单位:mm
公称通径DN
|
外 形 尺 寸
|
L
|
L1
|
H
|
Hl
|
减温水接管通径dl
|
50
|
300
|
150
|
880
|
260
|
10
|
65
|
340
|
170
|
890
|
285
|
10
|
80
|
380
|
190
|
910
|
305
|
20
|
100
|
400
|
215
|
950
|
330
|
20
|
125
|
430
|
225
|
990
|
380
|
32
|
150
|
450
|
230
|
1090
|
410
|
32
|
200
|
500
|
260
|
1160
|
435
|
32
|
250
|
550
|
285
|
1230
|
470
|
32
|
300
|
750
|
395
|
1370
|
580
|
32
|
350
|
850
|
445
|
1450
|
660
|
40
|
400
|
950
|
550
|
1570
|
800
|
50
|
电动执行器选配及性能指标
公称通径
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
配执行机构型号
|
ZKZ-310BC
|
ZKZ-410BC/ZKZ-510BC
|
ZKZ-510BC
|
ZKZ-610BC
|
行程
|
25
|
30
|
50/30
|
50
|
100
|
推力(N)
|
4000
|
6400/1600
|
16000
|
2500
|
全行程时间(S)
|
20
|
32
|
37
|
62
|
输入信号
|
4-20mA DC
|
供电电源
|
220V 50Hz
|
|
基本误差(%)
|
≤±2.5
|
基本误差(%)
|
≤±1.5
|
基本误差(%)
|
≤3
|
