产品概述:
ZJHPF气动薄膜衬四氟单座调节阀是一种防腐蚀直通单座调节阀,与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
产品特点:
1、耐腐蚀。几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀;2、密封性能好。采用波纹管和填料双重密封,确保无渗漏;3、泄漏量小。由于阀芯、阀座采用软密封,确保无渗漏;4、配用HA执行机构,输出力大、结构紧凑。
产品符合GB/T4213-92。
性能参数:
性能参数
公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
公称压力(Mpa) |
1.6 |
法兰标准 |
JB/T79·1~79·2-94等 |
材料 |
ZG230-450衬F46 |
工作温度 |
-40~180℃ |
压盖型式 |
螺栓压紧式 |
填料 |
V型聚四氟乙烯填料 |
气动执行机构参数
型号 |
ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
有效面积cm2 |
350 |
350 |
560 |
900 |
行程mm |
16 |
25 |
40 |
60 |
弹簧范围KPa |
20~100(标准):40~200;
80~240; 20~60; 60~100 |
阀门性能:
1.泄漏量:小于阀额定容量的0.01% ;2.回差:带定位器:小于全行程的1% ;3.基本误差:带定位器:小于全行程的±1% ;4.可调范围 30:1 ;
注:采用标准的V型聚四氟乙烯填料;
阀内组件:
1.阀芯型式:单座柱塞型阀芯;2.流量特性:线性特性和等百分比特性;3.阀座、阀芯材料:2Cr13衬F46;4.波纹管材料:聚四氟乙烯 。
允许压差:
允许压差
供气压力 |
弹簧范围 |
允许压差 |
公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
1.4 |
0.2~1.0 |
16 |
16 |
8 |
5 |
5 |
3 |
2.5 |
2 |
1.2 |
0.8 |
4.0 |
0.8~2.4 |
16 |
16 |
16 |
12 |
11 |
7 |
6.5 |
4.5 |
2.8 |
2.0 |
Kv值和行程:
Kv值和行程
公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
阀座直径 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
额定行程 |
10 |
16 |
25 |
40 |
60 |
|
外形尺寸:
外形尺寸
公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
L |
116 |
180 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
480 |
A |
267 |
267 |
267 |
267 |
267 |
267 |
350 |
350 |
350 |
470 |
H |
401 |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |

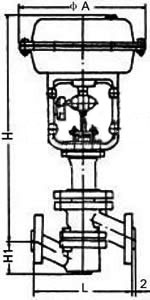

外形尺寸图:

订货须知:
订货请提供以下参数
1.公称通径、额定流量系数KV;2.流体性质(包括公称压力、温度、粘度或酸碱性);3.信号压力、弹簧范围;4.流量特性;5.阀的开关型式;6.阀体、阀芯材料;7.是否带附件;
