适用范围(Pa)
|
105～1.3x10-6
|
|
阀门漏率(Pa.L/S)
|
≤1.3x10-7
|
|
介质温度（℃）
|
-30～+150（密封材料为氟橡胶）
|
|
气源压力（MPa）
|
0.4～0.8
|
|
法兰标准
|
GB4982
|
|
安装位置
|
DN<300任意，DN≥300垂直
|
|
电源电压
|
标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
|
|
信号反馈
|
标准出厂：不带反馈信号
特殊指定：磁性开关DC/AC5～240V
|
|
|
 |
|
|
|

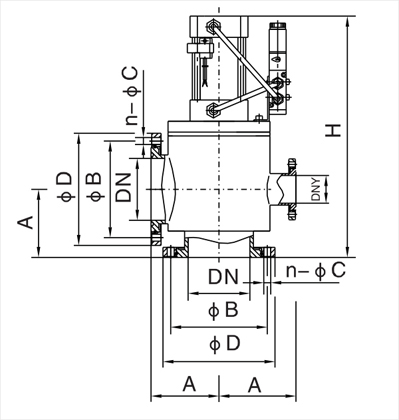

型号
|
通径(DN)
|
ΦD
|
ΦB
|
H
|
A
|
法兰标准
|
|
GDQ-J10(b)/KF
|
10
|
30
|
12.2
|
180
|
30
|
GB4982
|
|
GDQ-J16(b)/KF
|
16
|
30
|
17.2
|
180
|
40
|
GB4982
|
|
GDQ-J25(b)/KF
|
25
|
40
|
26.2
|
200
|
50
|
GB4982
|
|
GDQ-J40(b)/KF
|
40
|
55
|
41.2
|
210
|
65
|
GB4982
|
|
GDQ-J50(b)/KF
|
50
|
75
|
52.2
|
276
|
70
|
/
|
|
|
|
|
型号
|
通径(DN)
|
ΦD
|
ΦB
|
H
|
A
|
n-ΦC
|
DNy(预抽口)
|
法兰标准
|
|
GDQ-J50(b)
|
50
|
110
|
90
|
276
|
70
|
4-Φ9
|
/
|
GB/T6070
|
|
GDQ-J63(b)
|
63
|
130
|
110
|
283
|
88
|
4-Φ9
|
/
|
GB/T6070
|
|
GDQ-J80(b)
|
80
|
145
|
125
|
314
|
88
|
8-Φ9
|
/
|
GB/T6070
|
|
GDQ-J100(b)
|
100
|
165
|
145
|
338
|
108
|
8-Φ9
|
/
|
GB/T6070
|
|
GDQ-J125(b)
|
125
|
200
|
175
|
424
|
128
|
8-Φ11
|
/
|
GB/T6070
|
|
GDQ-J(S)150(b)
|
150
|
220
|
195
|
482
|
138
|
8-Φ11
|
DN40(GB4982)
|
JB919
|
|
GDQ-J(S)160(b)
|
160
|
225
|
200
|
482
|
138
|
8-Φ11
|
DN40(GB4982)
|
GB/T6070
|
|
GDQ-J(S)200(b)
|
200
|
285
|
260
|
620
|
200
|
12-Φ11
|
DN50(GB/T6070)
|
GB/T6070
|
|
GDQ-J(S)250(b)
|
250
|
335
|
310
|
655
|
208
|
12-Φ11
|
DN50(GB/T6070)
|
GB/T6070
|
|
GDQ-J(S)300(b)
|
300
|
380
|
350
|
783
|
250
|
8-Φ14
|
DN80(GB/T6070)
|
JB919
|
|
GDQ-J(S)320(b)
|
320
|
425
|
395
|
789
|
250
|
12-Φ14
|
DN80(GB/T6070)
|
GB/T6070
|
|
GDQ-J(S)400(b)
|
400
|
510
|
480
|
1210
|
330
|
16-Φ14
|
DN100(GB/T6070)
|
GB/T6070
|
|
①GDQ-J(S)400(b)
|
400
|
500
|
465
|
1210
|
330
|
16-Φ14
|
DN100(GB/T6070)
|
JB919
|
|
GDQ-J(S)500(b)
|
500
|
610
|
580
|
1280
|
360
|
16-Φ14
|
DN125(GB/T6070)
|
GB/T6070
|
|
GDQ-J(S)600(b)
|
600
|
710
|
670
|
1512
|
450
|
12-Φ21
|
DN160(GB/T6070)
|
JB919
|
|
GDQ-J(S)630(b)
|
630
|
750
|
720
|
1512
|
450
|
20-Φ14
|
DN160(GB/T6070)
|
GB/T6070
|
|
GDQ-J(S)800(b)
|
800
|
920
|
890
|
1900
|
520
|
24-Φ14
|
DN200(GB/T6070)
|
GB/T6070
|
|
|
上欧阀门服务承诺：
(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保，-旦发生意外，我方将按需要对所供设备尽快进行免费更换、修理，直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题，如属我方原因，我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务，指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备，我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务，把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后，在24小时之内作出答复或派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
(16) 免费为产品提供终身维护，凡我厂用户，均建立了详尽的用户档案，我厂售后服务。人员实行定期回访，巡视制度，指导用户的日常维护，及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求，终身为用户提供质优价廉的零配件。
