操作方式

常闭

通电打开、断电关闭

常开

通电关闭、断电打开（型号后加“-K”表示）

参数↓型号→

BZCH-1·BZCH-2

介质温度

1型：≤60℃·2型：≤130℃

使用介质

1型

水、柴油、空气、煤气天然气等常温液体或气体

2型

热水、热油、热空气、焦炉煤气等中温液体或气体

通径（mm）

15

20

25

32

40

50

65

80

100

压力（Mpa）

0~1.0

功率

AC：18W、DC：28W

AC：35W、DC：60W

电压偏差

允许波动±10%

材料

阀体

锻压黄铜·铸钢·不锈钢

密封

丁晴像胶NBR·氟像胶FKM·特制：硅橡胶(食品级)PSI

环境温度

-20~60℃

连接方式

法兰

电气连接

接线盒电缆插座，防护等级IP65

使用电压

AC220V 50Hz/60Hz、DC24V·其余根据要求

特殊选配

BZCH防爆电磁阀

ZCH-X信号反馈

ZCH-S手动功能

防爆等级:ExmI/IIT4(浇封型)、dIIBT4

反馈电磁阀启闭状态及介质流动情况的开关信号

手动开启、关闭节省旁通

安装提示

优先采用线圈竖直向上，亦可根据需要安装

备注

常开阀完全打开或关闭，至少需要0.05Mpa的压差

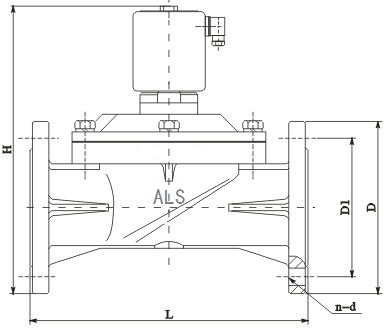

通径（mm）DN	L	H	D	D1	n-d
15	106	140	96	67	4-φ14
20	119	150	103	77	4-φ14
25	123	160	110	85	4-φ14
32	140	200	135	100	4-φ18
40	173	221	150	110	4-φ18
50	205	235	165	122	4-φ18
65	240	260	185	145	4-φ18
80	310	365	200	160	8-φ18
100	350	385	220	180	8-φ18

说明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。
