电动三通合流-分流调节阀阀介绍

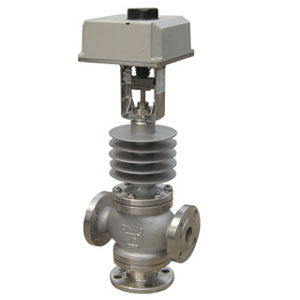

ZAZQ/X型电动三通合流/分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0~10或4~20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。　　本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0~10或4~20mA.DC。配用不同的执行机构可分为普通型和电子型两种。

电动三通合流-分流调节阀特点流体对阀芯作用方向都处于流开状态，故工作稳定性好。除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。伺服放大器采用深度动态负反馈，可提高调节精度。电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏。

电动三通合流-分流调节阀主要零件材料阀体、阀盖：HT200、ZG230～450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti 司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13

电动三通合流-分流调节阀主要技术参数

公称通径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流						80	100	125	150	200	250	300
额定流量系数Kv	合流	8.5	13	21	34	52	85	135	210	340	535	800	1260
	分流						85	135	210	340	535	800	1260
公称压力 MPa		1.6 4.0 6.0
流量特性		直线
执行机构	Ⅱ型	DKZ-310		DKZ-310		DKZ-410			DKZ-510			DKZ-510
	Ⅲ型	DKZ-510C		DKZ-310C		DKZ-410C			DKZ-510C			DKZ-510C
	出轴推力(N)	4000		4000		6400			16000			16000
	行程mm	16		25		40			60			100
上阀盖型式		1.6	1.0	2.5	1.6	1.5	1.0	0.65	0.4	0.3	0.16	0.26	0.18
允许压差(MPa)		普通式（常温型），热片式（中温型）
介质温度℃		-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
可调比		30:1
法兰标准		铸铁按JB78-59，铸钢按JB79-59
输入阻抗		Ⅱ型：200　Ⅲ型：250
出厂状态		电开（对上阀座而言），如需电关，订货时应注明

电动三通合流-分流调节阀外形尺寸

公称通径 DN	A		L			H				H1
	分流	合流	PN1.6	PN4.0	PN6.4	分流		合流		PN1.6	PN4.0	PN6.4	PN1.6	PN4.0	PN6.4
	分流	合流	PN1.6	PN4.0	PN6.4	普通型	热片型	普通型	热片型	PN1.6	PN4.0	PN6.4	PN1.6	PN4.0	PN6.4
25	520	490	185	190	200			715	865				140	150	160
32	520	490	200	210	210			721	871				150	160	170
40	520	490	220	230	235			733	883				160	170	180
50	520	490	250	255	265			748	898				180	190	200
65	520	520	275	285	295			839	999				200	220	220
80	520	520	305	310	320	872	1032	842	1002	225	250	265	210	230	240
100	520	520	350	355	370	896	1056	846	1006	245	275	285	220	250	260
125	520	520	410	425	440	947	1162	897	1112	284	320	325	260	300	300
150	520	520	450	460	475	947	1162	897	1112	305	340	340	280	320	320
200	520	520	550	560	570	965	1180	905	1120	350	400	410	320	380	380
250	520	520	670	740	750
300	520	520	770	805	820
