产品展示
ZJSP型气动薄膜单座调节阀
放大图片
产品名称: ZJSP型气动薄膜单座调节阀
产品型号: ZJSP
产品特点: ZJSP气动薄膜单座调节阀 ZJSP气动薄膜单座调节阀采用顶部导向结构,配用多弹簧 执行机构或电动执行机构,流道呈 S 流线。具有结构紧凑、 重量轻、动作灵敏、压降损失小、阀容量大、流量
ZJSP型气动薄膜单座调节阀详细资料:


产品概述

采用顶部导向结构,配用多弹簧 执行机构或电动执行机构,流道呈 S 流线型。具有结构紧凑、 重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、 维护方便等优点,可用于苛刻的工作条件。特别适用于允许泄 露量小、阀前后压差不大的场合。
本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型、夹套保温型等多种型式。产品公称压力等级 有 PN1.6、4.0、6.4、10.0;阀体口径范围 DN20-300,适用 流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ 级、Ⅵ级。流量特性有直线、等百分比特性多种品种规格 可供选择。
本系列调节阀采用模块化设计,可采用不同组合、配用 各种附件。

主要技术参数

主要技术参数
阀体部分
阀体形式 直通铸造球型阀
阀体材质 ZG230-450  ZG1Cr18Ni9
公称通径 DN20-DN300
公称压力 PN1.6  2.5  4.0  6.4  10.0MPa
ANSI  150  300  600LB
JIS  10K  20K  30K  40K
连接形式 法兰:FF  RF  RTJ等  螺纹:适用于 1”以下  焊接:SW  BW
结构长度 符合 IEC534
阀盖型式 常温型  高温型  波纹管密封型  低温型
填料 聚四氟乙烯  柔性石墨等
密封垫 金属夹石墨密封垫  四氟乙烯垫等 阀内部件
阀芯型式 单座柱塞型
流量特性 线性  等百分比
内件材质 1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
执行机构
气动 多弹簧式执行机构  单弹簧式执行机构
作用方式 气开式  气关式
电动 PSL系列  3810L系列

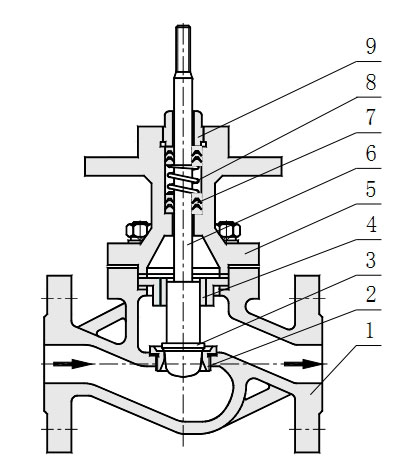

主要零件材料及内部结构

主要零件材料及内部结构

主要零件材料及内部结构
本体材质为碳钢
1 阀体 WCB LCB WC9
2 阀座 304 304 304
3 阀芯 304 304 304
4 导向套 304 304 304
5 阀盖 WCB LCB WC9
6 阀杆 304 304 304
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 304 304
本体材质为不锈钢
1 阀体 CF8 CF8M CF3M
2 阀座 304 316 316L
3 阀芯 304 316 316L
4 导向套 304 316 316L
5 阀盖 CF8 CF8M CF3M
6 阀杆 304 316 316L
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 316 316L
注:以上为标准配置结构,标准的阀体材料是碳钢和不锈钢,也可根据用户需求进行配置。

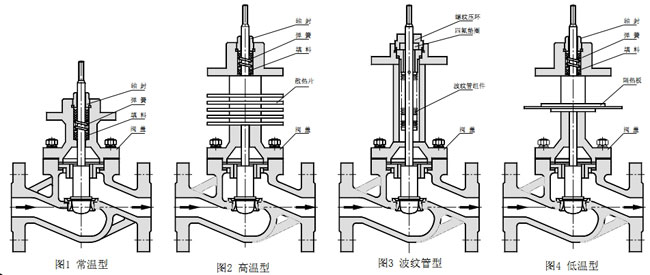

阀盖型式

阀盖型式

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

规格与技术参数

规格与技术参数
公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量系数 KV 直线 7.6 12.1 19.4 30.3 48.3 75.9 121 193.6 302.5 484 759
等百分比 6.9 11 17.6 27.5 44 69.3 110 176 275 440 693
执行机构型号 正作用 ZHA-22 ZHA-23 ZHA-34 ZHA-45
反作用 ZHB-22 ZHB-23 ZHB-34 ZHB-45
额定行程 L(mm) 16 25 40 60
膜片有效面积 Ae(cm2) 280 400 600 1000
公称压力 PN(MPa) 1.6  2.5  4.0  6.4  10.0
固有流量特性 直线  等百分比
固有可调比 R 50:01:00
信号范围 Pr(KPa) 20-60、20-100、40-200、60-100、80-240
气源压力 Ps(MPa) 0.14、0.25、0.28、0.40


主要性能指标

主要性能指标
序号 项 目 标准型调节阀 散热、低温型调节阀
不带定位器 带定位器 不带定位器 带定位器
1 基本误差<(%) ±5 ±1 ±15 ±4
2 回差<(%) 3 1 10 3
3 死区<(%) 3 0.4 8 1
4 始终点偏差(%) 气开 始点 ±2.5 ±1 ±6 ±2.5
终点 ±5 ±15
气关 始点 ±5 ±15
终点 ±2.5 ±6
5   ±2.5 2.5 6 2.5

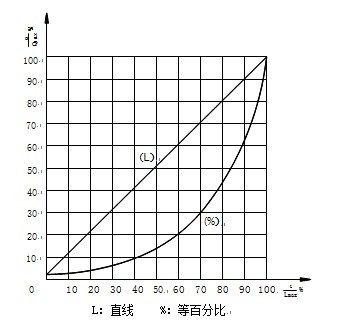

流量特性

流量特性

固有流量特性对应行程下的相对流量数值 单位:(%)
流量特性
行程
流量特性
0 10 20 30 40 50 60 70 80 90 100
线性 2 11.8 21.6 31.4 41.2 51 61 40.5 80.6 90.7 100
等百分比 2 3 4.42 6.3 9.5 14.2 21.1 30.8 45.7 67.8 100


允许压差

气关式(正作用)金属密封型允许压差 单位(MPa)

执行机

构型号

弹簧范围

(KPa)

气源压力

(MPa)

定位器
带/否
阀座直径 dn(mm)
20 25 32 40 50 65 80 100 125 150 200
ZHA-22 20—100 0.14 0.95 0.61
2.55 1.63
40—200 0.25 3.34 2.14
80—240 0.4 6.52 4.17
ZHA-23 20—100 0.14     0.49 0.32 0.2
    1.31 0.84 0.54
40—200 0.25     1.72 1.1 0.71
80—240 0.4     3.36 2.15 1.37
ZHA-34 20—100 0.14           0.18 0.12 0.08
          0.49 0.32 0.21
40—200 0.25           0.65 0.43 0.27
80—240 0.4           1.26 0.83 0.53
ZHA-45 20—100 0.14                 0.09 0.06 0.03
                0.23 0.16 0.09
40—200 0.25                 0.3 0.21 0.12
80—240 0.4                 0.58 0.4 0.22

气关式(反作用)金属密封型 单位(MPa)
执行机构
型号
弹簧范围
(Kpa)
气源压力
(MPa)
定位器
带/否
阀座直径 dn(mm)
20 25 32 40 50 65 80 100 125 150 200
ZHB-22 20—100 0.14 带/否 0.95 0.61
40—200 0.25 2.55 1.63
80—240 0.28 5.73 3.67
ZHB-23 20—100 0.14 带/否     0.49 0.32 0.2
40—200 0.25     1.31 0.84 0.54
80—240 0.28     2.95 1.89 1.21
ZHB-34 20—100 0.14 带/否           0.18 0.12 0.08
40—200 0.25           0.49 0.32 0.21
80—240 0.28           1.11 0.73 0.47
ZHB-45 20—100 0.14 带/否                 0.09 0.06 0.03
40—200 0.25                 0.23 0.16 0.09
80—240 0.28                 0.52 0.36 0.2
允许压差表的附注说明:填料材质为 PTFE; 介质的流向与阀芯关闭的方向相反; 金属密封型泄露等级为Ⅳ级; 数值受公称压力、等级、温度限制;波纹管密封型 P2≠0 时须重新核对;

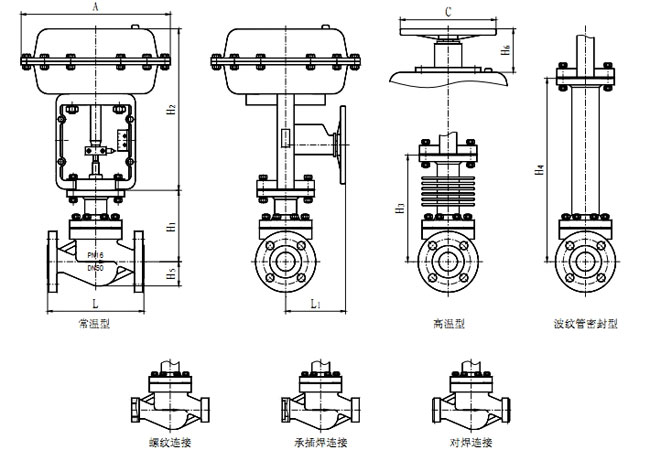

配气动执行机构外形尺寸(常温型、高温型)

配气动执行机构外形尺寸 单位(mm)
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200
结构长度
(L)
PN16/25 184 184 200 222 254 276 298 352 420 451 543
PN40 184 184 200 222 254 276 317 368 400 473 568
PN64、100 206 210 251 251 286 311 337 394 500 508 610
H1 128 128 152 152 160 205 205 208 273 333 364
H2 298 298 298 298 298 380 380 380 510 510 510
H3 208 208 224 228 228 334 334 342 408 453 482
H4 338 338 402 402 405 627 628 635 698 702 728
H5 53 58 68 73 80 90 98 108 123 140 168
H6 180 180 180 180 180 236 236 236 310 310 310
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320
L1 289 289 289 289 289 347 347 347 476 476 476
压力等级 GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K
执行机构 ZHB-22 ZHB-23 ZHB-34 ZHB-45
注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。

产品外形结构尺寸图

配气动执行机构外形尺寸
