ZRSM型电动套筒调节阀、压力平衡调节阀
放大图片

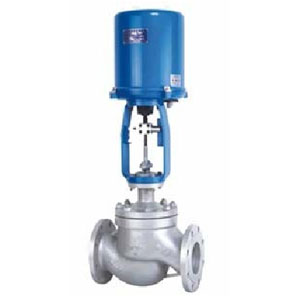

产品名称: ZRSM型电动套筒调节阀、压力平衡调节阀
产品型号: ZRSM
产品特点: ZRSM电动套筒调节阀、压力平衡调节阀 ZRSM电动套筒调节阀是一种压力平衡调节阀,采用 套筒导向,压力平衡双密封面阀芯机构,配用多弹簧气动 执行机构或电动执行机构。流道呈 S 流线性,整体具有
ZRSM型电动套筒调节阀、压力平衡调节阀详细资料:


产品概述

ZRSM电动套筒调节阀是一种压力平衡型调节阀,采用 套筒导向,压力平衡型双密封面阀芯机构,配用多弹簧气动 执行机构或电动执行机构。流道呈 S 流线性,整体具有工作 平衡、允许压差大、流量特性精确、噪音低等特点。特别适 用于流量大,阀前后压差较大、泄露要求不搞的场合。
本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种形式。产品公称压力等级有 PN1.6、4.0、6.4、10.0;阀体口径范围 DN20-300,适用流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流 量特性有直线、等百分比特性。多种品种规格可供选择。
本系列调节阀采用模块化设计,可采用不同组合、配用各种附件。



主要技术参数

ZRSM电动套筒调节阀主要技术参数
阀体部分
阀体形式 直通铸造球型阀
阀体材质 ZG230-450  ZG1Cr18Ni9
公称通径 DN20-DN300
公称压力 PN1.6  2.5  4.0  6.4  10.0MPa
ANSI  150  300  600LB
JIS  10K  20K  30K  40K
连接形式 法兰:FF  RF  RTJ等  螺纹:适用于 1”以下  焊接:SW  BW
结构长度 符合 IEC534
阀盖型式 常温型  高温型  波纹管密封型  低温型
填料 聚四氟乙烯  柔性石墨等
密封垫 金属夹石墨密封垫  四氟乙烯垫等 阀内部件
阀芯型式 单座柱塞型
流量特性 线性  等百分比
内件材质 1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
执行机构
气动 多弹簧式执行机构  单弹簧式执行机构
作用方式 气开式  气关式
电动 3810L系列


主要零件材料及内部结构

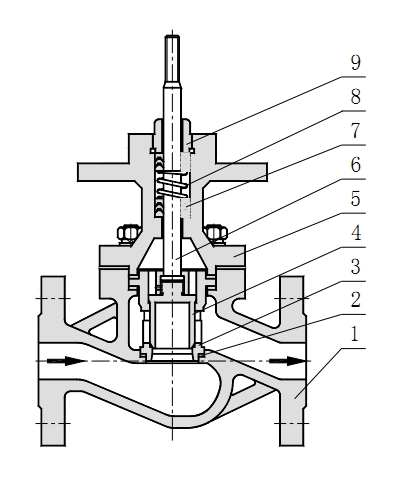

ZRSM电动套筒调节阀主要零件材料及内部结构

ZRSM电动套筒调节阀主要零件材料及内部结构
本体材质为碳钢
1 阀体 WCB LCB WC9
2 阀座 304 304 304
3 阀芯 304 304 304
4 导向套 304 304 304
5 阀盖 WCB LCB WC9
6 阀杆 304 304 304
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 304 304
本体材质为不锈钢
1 阀体 CF8 CF8M CF3M
2 阀座 304 316 316L
3 阀芯 304 316 316L
4 导向套 304 316 316L
5 阀盖 CF8 CF8M CF3M
6 阀杆 304 316 316L
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 316 316L
注:以上为标准配置结构,标准的阀体材料是碳钢和不锈钢,也可根据用户需求进行配置。

阀盖型式

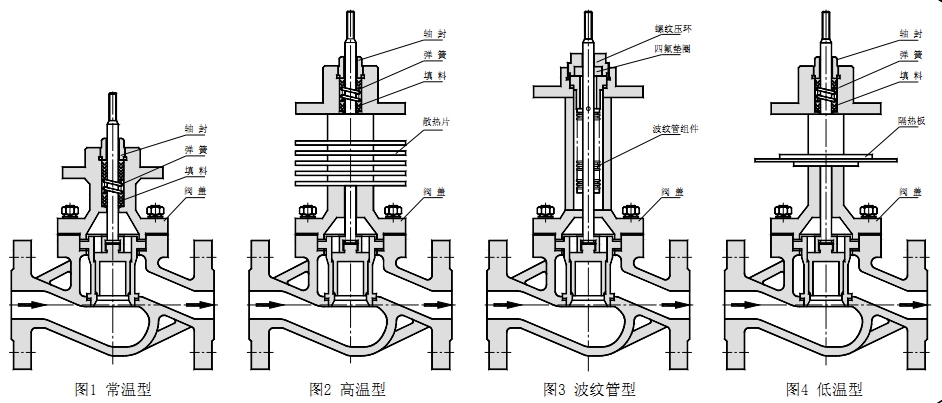

ZRSM电动套筒调节阀阀盖型式

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

电动调节阀规格与技术参数

ZRSM电动套筒调节阀规格与技术参数
公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流
量系数
(KV)
直线 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
额定行程 L(mm) 16 25 40 60 100
公称压力 PN(MPa) 1.6  2.5  4.0  6.4  10.0
执行机
构型号
PSL 201/202 204 208 312 320
3810L 3810LSA-08 3810LSA-20 3810LSB-30 3810LSB-50 3810LSC-65
固有流量特性 直线、等百分比
固有可调比 50:01:00
工作温度 t(℃) 普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450
输入信号 0-10mADC、4-20mADC、220VAC(开关信号)
电源电压 220VAC  50Hz

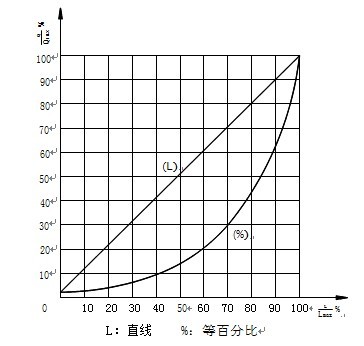

流量特性

ZRSM电动套筒调节阀固有流量特性对行程下的相对流量数值 单位:(%)

ZRSM电动套筒调节阀固有流量特性对行程下的相对流量数值 单位:(%)
行程
流量特性
0 10 20 30 40 50 60 70 80 90 100
线性 2 11.8 21.7 32.1 42 51.2 61.2 71.1 80.4 90.5 100
等百分比 2 3.1 4.5 6.5 9.6 14.2 19.8 29.9 45.6 68.2 100

允许压差

ZRSM电动套筒调节阀允许压差电子式执行机构(3810L 系列) 单位(MPa)
执行机构
型号
输出推力
(KN)
阀座直径 DN(mm)
20 25 32 40 50 65 80 100 125 150 200
3810LSA-08 0.8 2.38 1.52 0.93 0.59 0.38
1.91 1.22 0.74 0.47 0.3
3810LSA-20 2 4.77 3.05 1.86 1.19 0.76 0.45
3.82 2.44 1.49 0.95 0.61 0.36
3810LSB-30 3     2.79 1.79 1.14 0.67 1.21 0.28 0.18 0.12 0.03
    2.23 1.43 0.91 0.54 0.96 0.22 0.14 0.1 0.02
3810LSB-50 5     4.66 2.98 1.91 1.13 1.51 0.47 0.3 0.21 0.08
    3.73 2.38 1.52 0.9 1.2 0.38 0.24 0.16 0.06
3810LSC-65 6.5           1.35 2.34 0.57 0.36 0.25 0.11
          1.08 1.87 0.45 0.29 0.2 0.08
3810LSC-99 10           2.26 2.92 0.95 0.61 0.42 0.2
          1.8 2.33 0.76 0.48 0.33 0.15
3810LSC-160 16                 0.97 0.67 0.35
                0.78 0.54 0.27
允许压差表的附注说明:填料材质为 PTFE; 介质的流向与阀芯关闭的方向相反; 金属密封型泄露等级为Ⅳ级; 数值受公称压力、等级、温度限制; 波纹管密封型 P2≠0 时须重新核对;

配电动执行机构外形尺寸(常温型、高温型)

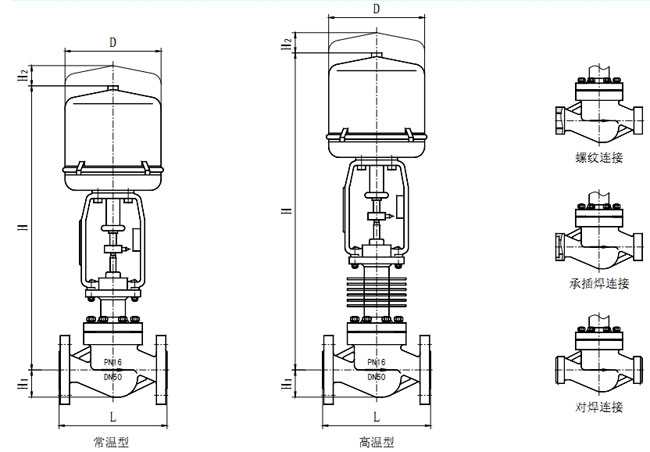

ZRSM电动套筒调节阀配电动执行机构外形尺寸(常温型、高温型)单位 (mm)
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
结构长度
(L)
PN16/25 185 200 205 222 250 276 298 350 410 451 600 670 735
PN40 190 205 210 230 255 285 310 355 425 460 615 685 750
PN64、100 200 210 220 251 286 311 337 394 440 475 630 700 765
常温型
(H)
PN16/25 756 781 803 928 945 1260 1270 1294 1515 1540 1565 1816 2180
PN40 766 791 813 938 955 1260 1270 1329 1545 1560 1605 1892 2130
PN64/100 773 803 833 965 1000 1280 1300 1338 1575 1620 1675 1936 2202
高温型
(H)
PN16/25 956 981 1003 1128 1145 1510 1520 1544 1835 1860 1885 2166 2530
PN40 966 991 1013 1138 1155 1510 1520 1579 1865 1880 1925 2245 2480
PN64/100 973 1003 1033 1165 1200 1530 1550 1588 1895 1940 1995 2286 2552
H1 PN16/25 53 58 68 73 80 90 98 108 123 140 168 203 230
PN40 53 58 68 73 80 90 98 115 135 150 188 223 255
PN64/100 63 68 75 83 88 100 105 125 148 170 203 235 265
H2 87 90
D 225 257 310
压力等级 GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K
执行机构 PSL 系列、3810 系列、DKJ 或 DKZ 系列等
注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。

产品外形结构尺寸图

ZRSM电动套筒调节阀配电动执行机构外形尺寸(常温型、高温型)
