HTS型气动单座调节阀
放大图片
产品名称: HTS型气动单座调节阀
产品型号: HTS
产品特点: HTS气动单座调节阀 HTS气动单座调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-1-1976标准。
HTS型气动单座调节阀详细资料:


产品概述

阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-1-1976标准。
调节阀的泄漏量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
本产品符合GB/T4213-92。

技术参数和性能

HSC笼式气动单座调节阀技术参数和性能
公称通径 40 50 65 80 100 125 150 200
阀体型式 直通单座铸造球形阀
公称通径 40、50、65、80、100、125、150、200mm
公称压力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;
PN1.6、4.0、6.4MPa
连接型式 法兰连接 FF、RF、RJ、LG
法兰标准 JISB2201-1984、ANSIB16.5-1981、JB79-59等
焊接标准 嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、
ZG1Cr18Ni12Mo2Ti、ZG16L)钛等
上阀盖 常温型 -17~+230℃
伸长I型 -45~-17℃、 +230~+566℃
伸长Ⅱ型 -100~-45℃
伸长Ⅲ型 -196~-100℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式 单座柱塞型阀芯
流量特性 高容量流量特性,参考图1
金属阀座:等百分比特性(%)和线性特性(L)
软 阀座:等百分比特性(%)和线性特性(L)
高精度流量特性,参考图2
金属阀座:等百分比特性(%)和线性特性(L)
软 阀座:等百分比特性(%)和线性特性(L)
注:关于聚四氟乙烯阀座的工作温度和压差,请参考图3
阀芯材料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr 18、316L)、
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
注:司太莱堆焊的适用范围,参考图4

执行器技术参数

HSC笼式气动单座调节阀执行器技术参数
执行器型式 HA多弹簧薄膜执行机构
膜片材料 丁腈橡胶夹尼龙布
弹簧范围 20~100、80~240KPa
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
注:该阀也可配用VA5或VA6和LVP型执行机构。
作用形式 气-关式或气-开式
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要性能指标

HSC笼式气动单座调节阀主要性能指标
泄漏量 金属阀座 小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
软阀座 小于阀额定容量的10-7 ,符合ANSIB16.104-1976Ⅵ级
回差 带定位器 小于全行程的1%
不带定位器 小于全行程的3%
基本误差 带定位器 小于全行程的±1%
不带定位器 小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料
可调范围 50:1

Cv值和行程


I、高容量阀芯(%)

公称通径 40 50 65 80 100 150 200
阀座直径 40 50 65 80 100 150 200
额定Cv值 30 50 85 125 200 420 700
额定行程 25 38 50 75
II、高精度流量特性阀芯(%)

公称通径 40   50   65   80   100 150   200
阀座直径 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 100 125 150 125 150 200
额定Cv值 10 17 24 17 24 44 24 44 68 44 68 99 68 99 175 175 275 360 275 360 640
额定行程     25       38 50   75

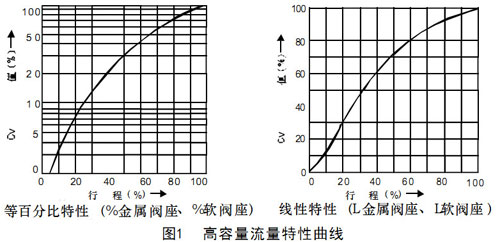

图1高容量流量特性曲线

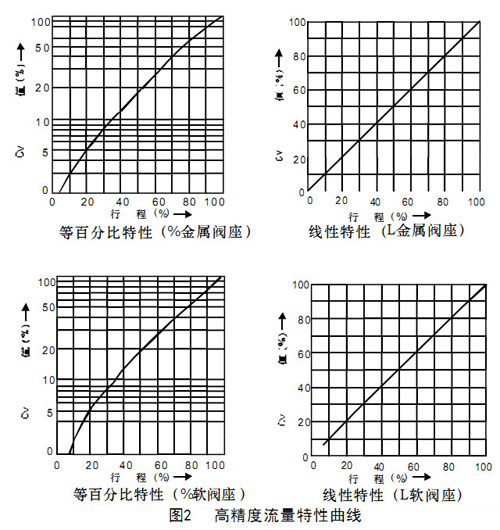

图2高精度流量特性曲线

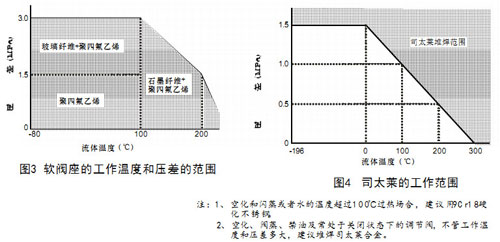

图3软阀座的工作温度和压差的范围
