产品展示

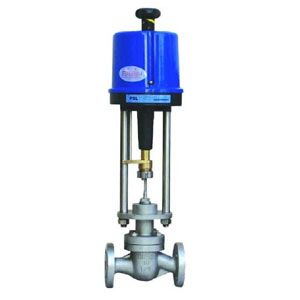

ZDSP型精小电子式电动单座调节阀
放大图片
产品名称: ZDSP型精小电子式电动单座调节阀
产品型号: ZDSP
产品特点: ZDSP精小型电子式电动单座调节阀 ZDSP精小电子式电动单座调节阀采用顶部导向结构,配用多弹簧 执行机构或电动执行机构,流道呈 S 流线。具有结构紧凑、 重量轻、动作灵敏、压降损失小、阀容
ZDSP型精小电子式电动单座调节阀详细资料:


产品概述

采用顶部导向结构,配用多弹簧 执行机构或电动执行机构,流道呈 S 流线型。具有结构紧凑、 重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、 维护方便等优点,可用于苛刻的工作条件。特别适用于允许泄 露量小、阀前后压差不大的场合。
本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型、夹套保温型等多种型式。产品公称压力等级 有 PN1.6、4.0、6.4、10.0;阀体口径范围 DN20-300,适用 流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ 级、Ⅵ级。流量特性有直线、等百分比特性多种品种规格 可供选择。
本系列调节阀采用模块化设计,可采用不同组合、配用 各种附件。



主要技术参数


主要技术参数
阀体部分
阀体形式 直通铸造球型阀
阀体材质 ZG230-450  ZG1Cr18Ni9
公称通径 DN20-DN300
公称压力 PN1.6  2.5  4.0  6.4  10.0MPa
ANSI  150  300  600LB
JIS  10K  20K  30K  40K
连接形式 法兰:FF  RF  RTJ等  螺纹:适用于 1”以下  焊接:SW  BW
结构长度 符合 IEC534
阀盖型式 常温型  高温型  波纹管密封型  低温型
填料 聚四氟乙烯  柔性石墨等
密封垫 金属夹石墨密封垫  四氟乙烯垫等 阀内部件
阀芯型式 单座柱塞型
流量特性 线性  等百分比
内件材质 1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
执行机构
气动 多弹簧式执行机构  单弹簧式执行机构
作用方式 气开式  气关式
电动 PSL系列  3810L系列

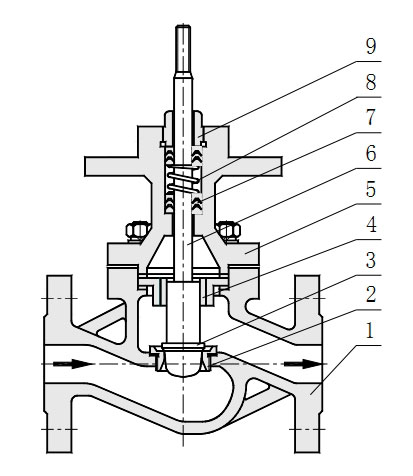

主要零件材料及内部结构

主要零件材料及内部结构

主要零件材料及内部结构
本体材质为碳钢
1 阀体 WCB LCB WC9
2 阀座 304 304 304
3 阀芯 304 304 304
4 导向套 304 304 304
5 阀盖 WCB LCB WC9
6 阀杆 304 304 304
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 304 304
本体材质为不锈钢
1 阀体 CF8 CF8M CF3M
2 阀座 304 316 316L
3 阀芯 304 316 316L
4 导向套 304 316 316L
5 阀盖 CF8 CF8M CF3M
6 阀杆 304 316 316L
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 316 316L

注:以上为标准配置结构,标准的阀体材料是碳钢和不锈钢,也可根据用户需求进行配置。

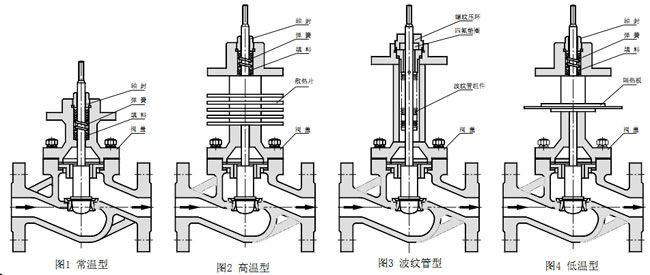

阀盖型式

阀盖型式

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。



规格与技术参数

规格与技术参
公称通径
DN(mm)
20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数
(KV)
直线 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百
分比 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
额定行程 L(mm) 16 25 40 60 100
公称压力 PN(MPa) 1.6  2.5  4.0  6.4  10.0
执行机构型号 PSL 201/202 204 208 312 320
3810L 3810LSA-08 3810LSA-20 3810LSB-30 3810LSB-50 3810LSC-65
固有流量特性 直线、等百分比
固有可调比 50:01:00
工作温度 t(℃) 普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450
输入信号 0-10mADC、4-20mADC、220VAC(开关信号)
电源电压 220VAC  50Hz

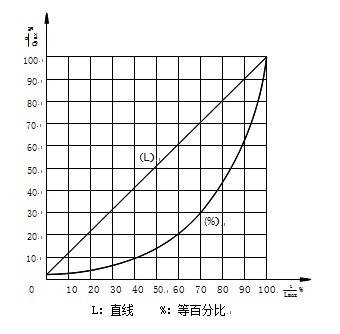

流量特性

流量特性

固有流量特性对应行程下的相对流量数值 单位:(%)
流量特性
行程
流量特性
0 10 20 30 40 50 60 70 80 90 100
线性 2 11.8 21.6 31.4 41.2 51 61 40.5 80.6 90.7 100
等百分比 2 3 4.42 6.3 9.5 14.2 21.1 30.8 45.7 67.8 100

允许压差


电子式执行机构(PSL 系列) 单位(MPa)
允许压差
执行机构
型 号
输出推力
(KN)
阀座直径 dn(mm)
20 25 32 40 50 65 80 100 125 150 200
PSL-201 1 2.38 1.52 0.93 0.59 0.38
1.91 1.22 0.74 0.47 0.3
PSL-202 2 4.77 3.05 1.86 1.19 0.76 0.45
3.82 2.44 1.49 0.95 0.61 0.36
PSL-204 4     2.79 1.79 1.14 0.67 1.21 0.28 0.18 0.12 0.03
    2.23 1.43 0.91 0.54 0.96 0.22 0.14 0.1 0.02
PSL-208 8     4.66 2.98 1.91 1.13 1.51 0.47 0.3 0.21 0.08
    3.73 2.38 1.52 0.9 1.2 0.38 0.24 0.16 0.06
PSL-210 10           1.35 2.34 0.57 0.36 0.25 0.11
          1.08 1.87 0.45 0.29 0.2 0.08
PSL-316 16           2.26 2.92 0.95 0.61 0.42 0.2
          1.8 2.33 0.76 0.48 0.33 0.15
PSL-320 20                 0.97 0.67 0.35
                0.78 0.54 0.27

允许压差表的附注说明:填料材质为 PTFE; 介质的流向与阀芯关闭的方向相反; 金属密封型泄露等级为Ⅳ级; 数值受公称压力、等级、温度限制;波纹管密封型 P2≠0 时须重新核对;



配电动执行机构外形尺寸(常温型、高温型)

配电动执行机构外形尺寸(mm)
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
结构长度
(L)
PN16/25 185 200 205 222 250 276 298 350 410 451 600 670 735
PN40 190 205 210 230 255 285 310 355 425 460 615 685 750
PN64、100 200 210 220 251 286 311 337 394 440 475 630 700 765
常温型
(H)
PN16/25 699 711 728 728 731 827 839 857 895 1140 1160 1305 1512
PN40 679 721 738 738 741 837 849 867 905 1150 1180 1335 1565
PN64/100 682 733 750 750 753 849 861 879 917 1180 1240 1385 1605
高温型
(H)
PN16/25 849 861 893 893 901 975 1024 1067 1250 1400 1420 1513 1670
PN40 859 871 903 903 911 985 1034 1077 1260 1415 1440 1545 1690
PN64/100 875 885 915 915 923 997 1055 1095 1280 1450 1465 1575 1720
H1 PN16/25 53 58 68 73 80 90 98 108 123 140 168 203 230
PN40 53 58 68 73 80 90 98 115 135 150 188 223 255
PN64/100 63 68 75 83 88 100 105 125 148 170 203 235 265
R 201 202 204 208、210 210、316 320
压力等级 GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K
执行机构 PSL 系列、3810 系列、DKJ 或 DKZ 系列等

注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。

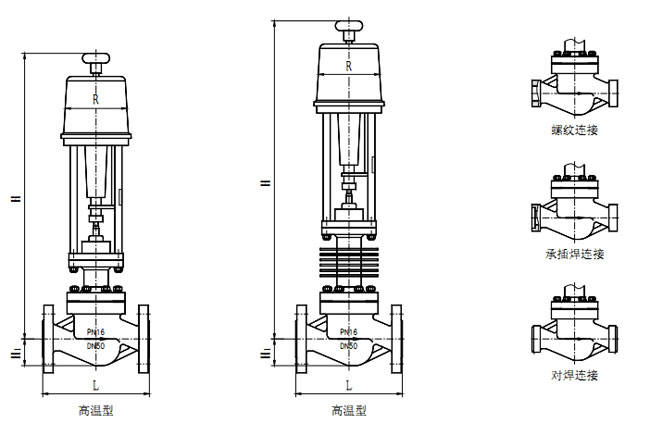

产品外形结构尺寸图

配电动执行机构外形尺寸

注:本公司是浙江专业调节阀生产厂家,生产的调节阀种类有电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!
