0.5～1s快速关闭抽汽止回阀又名快关逆止阀或快关门，该阀主要用于紧急止回和电厂汽轮机管路系统，在汽轮机突然失压的情况下，能在0.5～1s关闭、防止管 路系统蒸汽和冷凝水倒流而导致汽轮机损坏。

0.5～1s快速关闭抽汽止回阀由阀门本体、快速助关装置与控制系统组成。
阀瓣采用大角度斜置，缩短启闭行程．并有气（液）压缸助关，使阀瓣在0.5～1s的时间内实现快速关闭。
0.5～1s快速关闭抽汽止回阀采用偏心金属硬密封结构，通过气（液）压缸作用在阀瓣的推力，不仅可以达到快速关闭、止回的作用，在低压差的情况下还可以起到截止的作用。
密封副采用硬面接触，阀瓣密封面使用高耐磨材科雄焊加工而成，提高了闹瓣在高流速的介质下的耐磨性和冲刷性能，并且提高了阀门在高温、高压的工况下的密封性能。
优化的阀杆偏心装置使阀瓣关闭时处于较小的转动惯矩，减少了阀瓣密剖而对阀座的冲击。
独殊的斜锥密封结构，密封可靠、启闭自如，不会因快速关闭、高压而出现阀瓣咬死现象。
三维偏心密封结构，实现了密封副在启闭时无摩擦，开启即分离，关闭接触即密封，并且可自动补偿密封面长期使用导臻的磨损，从而大大提高了阀门的使用寿命。
该阀可适用于水、气体、蒸汽、油品等场合．适用说度为-29～425℃（碳素钢）、 -29～550℃（合金钢）、-196～600℃（不锈钢）。
0.5～1s快速关闭抽汽止回阀工作原理：

(1）正常状态
当汽轮机开始工作时，电磁铁得电、高压油 （压缩空气）经电磁阀进入抽汽止回阀的动作油（气）缸的有杆腔，推动活塞向上移动，阀瓣在介质的压力下打开，动作油缸的无杆腔通过电磁阀回油、气动则通过快速事排气阀排气。电磁铁失电，高压油 （压缩空气）经电磁阀进入抽汽止回阀的动作油（气）缸的有杆腔，使阀瓣快速关闭，并保持抽（气）缸内的压力。
(2）事故状态
事故电信号使电磁铁失电，电磁阀复位，动作油 （气）缸的有腔切换到回油（排气），同时动作油（气）缸的无杆腔进高压油（压缩空气），使阀瓣动作，快速切断管路。
0.5～1s快速关闭抽汽止回阀主要部件材料：


序号	名称	材料
1	支架	WCB
2	活塞杆	1Cr18Ni9Ti
3	密封材料	石墨、聚四氟乙烯、PTFE
4	阀体	WCB、ZCCrMo、CF3、CF8
5	密封面	W、507/507Mo、STL6/STL12
6	阀瓣	WCB、ZCCrMo、CF3、CF8
7	阀杆	1Cr18Ni9Ti

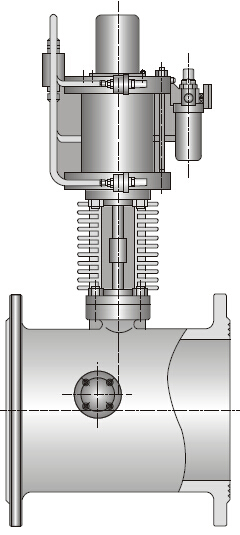

快速关闭抽汽止回阀简图（如下所示）





DN	D	D1	D2	B	f	z－φd	L	H1
100	215	180	155	20	3	8-18	250	610
125	245	210	185	22	3	8-18	280	645
150	280	240	210	24	3	8-23	300	675
200	335	295	265	26	3	12-23	330	692
250	405	355	320	30	3	12-25	370	670
300	460	410	375	30	4	12-25	400	845
350	520	470	435	34	4	16-25	450	877
400	580	525	485	36	4	16-30	500	925
450	640	585	545	40	4	20-30	550	1025
500	705	650	608	44	4	20-34	600	1120
600	840	770	718	48	5	20-41	650	1350
700	910	840	788	50	5	24-41	700	1480
800	1020	950	898	52	5	24-41	740	1670



上欧阀门服务承诺：
(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保，-旦发生意外，我方将按需要对所供设备尽快进行免费更换、修理，直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题，如属我方原因，我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务，指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备，我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务，把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后，在24小时之内作出答复或派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
(16) 免费为产品提供终身维护，凡我厂用户，均建立了详尽的用户档案，我厂售后服务。人员实行定期回访，巡视制度，指导用户的日常维护，及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求，终身为用户提供质优价廉的零配件。
