产品展示
HTD型气动三通分流调节阀
放大图片
产品名称: HTD型气动三通分流调节阀
产品型号: HTD
产品特点: HTD气动三通分流调节阀 HTD气动三通分流调节阀通常使用在热换器上,调节流体的温度,具有调节精度高,调节性能好的特点 。气动三通分流调节阀是把一股进口流体分成两股出口流体分流,公称通
HTD型气动三通分流调节阀详细资料:


产品概述

通常使用在热交换器上,调节流体的温度,具有调节精度高,调节性能好的特点 。气动三通分流调节阀是把一股进口流体分成两股出口流体分流,
公称通径和压差较小时, 合流阀可以用于分流场合,但公称通径大于80mm和压差较大场合,还是使用分流阀合适。
本产品符合GB/T4213-92。

技术参数和性能

技术参数和性能
公称通径 80 100 125 150
阀体型式 三通铸造球型阀
公称通径 分流阀:80、100、125、150mm
公称压力 ANSI 150、300;JIS10、20K;PN1.6、4.0
连接型式 法兰连接 FF、RJ
法兰标准 JISB2201-1984、ANSIB16.5-1981、JB79-59等
焊接标准 嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、
ZG1Cr18Ni12Mo2Ti、ZG316L)等
上阀盖 常温型 0~+200℃
伸长I型 200~+425℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式 V型缺口阀芯
流量特性 线性特性(L)
阀芯材料 不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行器技术参数

执行器技术参数
执行器型式 HA多弹簧薄膜执行机构
膜片材料 丁腈橡胶夹尼龙布
弹簧范围 20~100、80~240KPa
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
作用形式 气-关式或气-开式
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要性能指标

主要性能指标
泄漏量 金属阀座 小于阀额定容量的0. 1%,符合ANSIB16.104-1976Ⅳ级
回差 带定位器 小于全行程的1%
不带定位器 小于全行程的3%
基本误差 带定位器 小于全行程的±1%
不带定位器 小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料
可调范围 25:1

Cv值和行程

Cv值和行程
公称通径 80 100 125 150
阀座直径 80 100 125 150
额定Cv值 70 130 200 270
额定行程 38 50

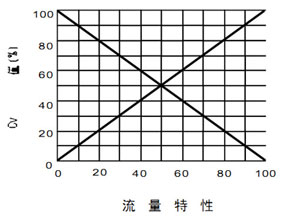

流量特性
