产品展示

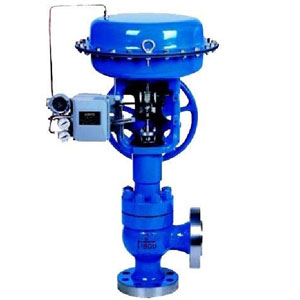

ZJSJ型气动薄膜角调节阀
放大图片
产品名称: ZJSJ型气动薄膜角调节阀
产品型号: ZJSJ
产品特点: ZJSJ气动薄膜角型调节阀 ZJSJ气动薄膜角调节阀采用顶部导向结构,配用多弹簧气动执行机构或电子式电动执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈流线、压降损失小、阀容量大、
ZJSJ型气动薄膜角调节阀详细资料:


产品概述

采用顶部导向结构,配用多弹簧气动执行机构或电子式电动执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液 体等介质,使工艺参数如压力、流量、温度、液位保持在给定值。 特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬 浮物和颗粒状物质的的调节,可避免结焦、堵塞,便于自净与清洗的场合。 本系列产品有常温型、调节切断型、波纹管密封型、高温 型、夹套保温型等多种系列。产品公称压力等级有 PN10、16、 25、64、100;阀体口径范围DN20-DN200。泄露等级有Ⅳ或Ⅵ级。适用流体温度由-200℃-+560℃范围内多种档次,流量特性为线形或等百分比。多种规格可供选择。本系列调节阀结构新颖,功能完善、品种齐全。

主要技术参数

主要技术参数
本体部分
阀体形式 角型铸造阀
阀体材质 ZG230-450  ZG1Cr18Ni9
公称通径 DN20-DN300
公称压力 PN1.6  2.5  4.0  6.4  10.0MPa
ANSI  150  300  600LB JIS  10K  20K  30K  40K
连接形式 法兰:FF RF RTJ 等 焊接:SW  BW
结构长度 符合 IEC534
阀盖型式 常温型 高温型 波纹管密封型 低温型
填料 聚四氟乙烯 柔性石墨等
密封垫 金属夹石墨密封垫 四氟乙烯垫等
阀内部件
阀芯型式 单座柱塞型
流量特性 线性 等百分比
内件材质 1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
执行机构
气动 多弹簧式执行机构 单弹簧式执行机构
作用方式 气-开式 气-关式

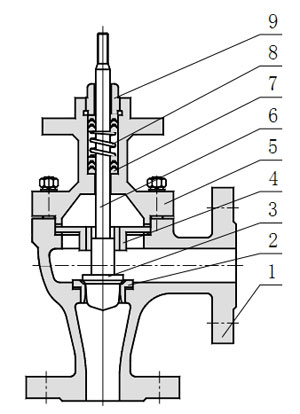

主要零件材料及内部结构

主要零件材料及内部结构

主要零件材料及内部结构
本体材质为碳钢
1 阀体 WCB LCB WC9
2 阀座 304 304 304
3 阀芯 304 304 304
4 导向套 304 304 304
5 阀盖 WCB LCB WC9
6 阀杆 304 304 304
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 304 304
本体材质为不锈钢
1 阀体 CF8 CF8M CF3M
2 阀座 304 316 316L
3 阀芯 304 316 316L
4 导向套 304 316 316L
5 阀盖 CF8 CF8M CF3M
6 阀杆 304 316 316L
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 316 316L

注:以上为标准配置结构,标准的阀体材料是碳钢和不锈钢,也可根据用户需求进行配置。

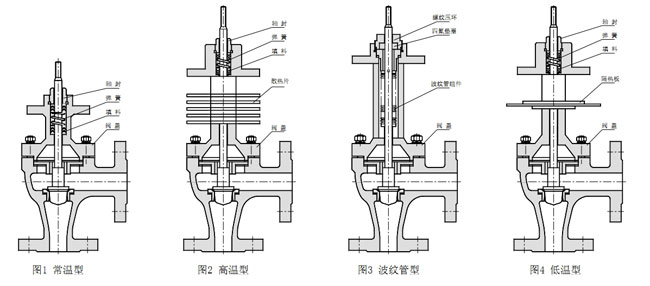

阀盖型式

阀盖型式

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

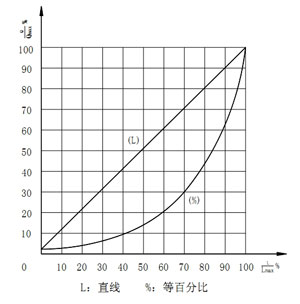

流量特性

固有流量特性对行程下的相对流量数值 单位:(%)

固有流量特性对行程下的相对流量数值 单位:(%)
行程
流量特性
0 10 20 30 40 50 60 70 80 90 100
线性 2 11.8 21.7 32.1 42 51.2 61.2 71.1 80.4 90.5 100
等百分比 2 3.1 4.5 6.5 9.6 14.2 19.8 29.9 45.6 68.2 100

气动角式调节阀规格与技术参数

规格与技术参数
公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量 系数 KV 直线 6.9.6 11 17.6 27.5 44 69 100 176 275 440 690
等百分比 6.3 10 16 25 40 63 100 160 250 400 630
执行机构 型号 正作用 ZHA-22 ZHA-23 ZHA-34 ZHA-45
反作用 ZHB-22 ZHB-23 ZHB-34 ZHB-45
额定行程 L(mm) 16 25 40 60
膜片有效面积 Ae(cm2) 280 400 600 1000
公称压力 PN(MPa) 1.6  2.5  4.0  6.4  10.0
固有流量特性 直线 等百分比
固有可调比 R 50:01:00
信号范围 Pr(KPa) 20-60、20-100、40-200、60-100、80-240
气源压力 Ps(MPa) 0.14、0.25、0.28、0.40
允许泄露量 Ⅵ级
工作温度 常温型 -20—200、-40—250、-60—250
散热型 -40—450、-60—450
高温型 450—560
低温型 -60— -100、-100— -200、-200— -250

允许压差

多弹簧气动执行机构允许压差单位(MPa)
执行机构
型号
弹簧范围
(KPa)
气源压力
(MPa)
阀座直径 dn(mm)
20 25 32 40 50 65 80 100 125 150 200
ZHB-22 20—100 0.14 1.17 0.75
40—200 0.25 2.73 1.75
80—240 0.28 5.85 3.75
ZHB-23 20—100 0.14 1.64 1.05 0.63 0.4 0.26
40—200 0.25 3.82 2.45 1.49 0.96 0.61
80—240 0.28 8.19 5.24 3.19 2.05 1.31
ZHB-34 20—100 0.14     1.02 0.66 0.42 0.24 0.16 0.1
40—200 0.25     2.38 1.53 0.98 0.58 0.38 0.24
80—240 0.28     5.12 3.28 2.1 1.24 0.82 0.52
ZHB-45 20—100 0.14           0.4 0.26 0.17 0.11 0.07 0.02
40—200 0.25           0.93 0.61 0.39 0.25 0.17 0.07
80—240 0.28           1.98 1.32 0.84 0.54 0.37 0.16

允许压差表的附注说明

● 填料材质为 PTFE;
● 介质的流向与阀芯关闭的方向相反;
● 金属密封型泄露等级为Ⅳ级;
● 数值受公称压力、温度表限制;
● 波纹管密封型 P2≠0 时需重新核对;

特殊要求

● 特殊检验;
● 完全去油、去水处理;
● 禁铜处理;
● 特殊接口、配管;
● 真空条件下使用;
● 指定涂层颜色;
● 特殊介质(氧气、氢气、氯气);

气动执行机构外形尺寸及重量(常温型、高温型)

气动执行机构外形尺寸及重量(常温型、高温型)单位(mm)
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 95 100 105 115 125 145 155 175 200 225 275
PN40 95 100 105 115 125 145 155 175 200 225 275
PN64、100 115 115 130 130 150 170 190 215 250 275 325
H 349 350 358 378 393 494 503 521 634 696 715
H1 444 445 458 478 492 594 628 646 759 846 915
H2 419 423 445 478 490 582 624 620 759 840 905
H3 180 180 180 180 180 236 236 236 310 310 310
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320
L1 289 289 289 289 289 347 347 347 476 476 476
压力等级 GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K
执行机构 ZHB-22 ZHB-23 ZHB-34 ZHB-45

注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。

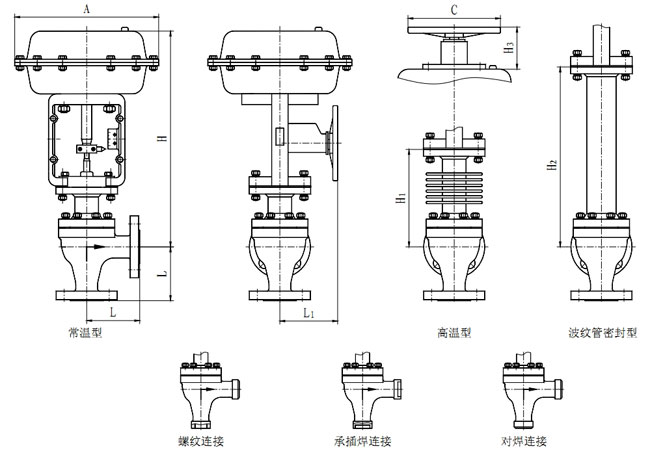

产品外形结构尺寸图

气动执行机构外形尺寸及重量(常温型、高温型)单位(mm)


注:本公司是浙江专业调节阀生产厂家,生产的调节阀种类有电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!



浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
