HLS型小口径单座气动调节阀
放大图片
产品名称: HLS型小口径单座气动调节阀
产品型号: HLS
产品特点: HLS小口径单座气动调节阀 HLS小口径单座气动调节阀结构紧凑,有呈S流线的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC 543-1-1976标准。调节阀的泄漏
HLS型小口径单座气动调节阀详细资料:


产品概述

结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC 543-1-1976标准。调节阀的泄漏量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
本产品符合GB/T4213-92。



技术参数和性能

技术参数和性能
公称通径 20 25
阀体型式 直通单座铸造球形阀
公称通径 20、25mm
公称压力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;
PN1.6、4.0、6.4MPa
连接型式 法兰连接 FF、RF、RJ、LG
法兰标准 JISB2201-1984、ANSIB16.5-1981、JB79-59等
焊接标准 嵌接焊SW
材料

铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、

ZG1Cr18Ni12M○2Ti、ZG16L)钛等

上阀盖 常温型 -17~+230℃
伸长I型 -45~-17℃、 +230~+566℃
伸长Ⅱ型 -100~-45℃
伸长Ⅲ型 -196~-100℃
注:工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式 单座柱塞型阀芯
流量特性 软阀座:等百分比特性(%TF)和线性特性(LTF),参考图2和图3

金属阀座:等百分比特性(%CF)和线性特性(LCF),参考图1和图3,

Cv值从0. 04~14的高精度流量特性符合IEC534-1-1976标准

阀芯材料

不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、

不锈钢堆焊司太莱合金、钛和耐腐蚀合金等


执行器技术参数

执行器技术参数
执行器型式 HA多弹簧薄膜执行机构
膜片材料 丁腈橡胶夹尼龙布
弹簧范围 20~100、80~240KPa
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
作用形式 气-关式或气-开式
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要性能指标

主要性能指标
泄漏量 金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
回差 带定位器 小于全行程的1%
不带定位器 小于全行程的3%
基本误差 带定位器 小于全行程的±1%
不带定位器 小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料
可调范围 50:1(0.25≤Cv≤4.0)或30:1(Cv≤0.16)

Cv值和行程

Cv值和行程
阀芯型式 阀座和流量特性 额定行程 0.01 0.04 0.1 0.16 0.25 0.4 0.63 1.0 1.6 2.5 4.0 6.3 10 14
柱塞阀芯 金属阀座 等百分比(%) 14.3
线性(L)
软阀座 等百分比(%)
线性(L)
公称通径 20
25

注 :1、 符号○ 和△表示阀的规格范围。
2、符号△ 表示阀的流量特性符合IEC 534标准。



流量特性

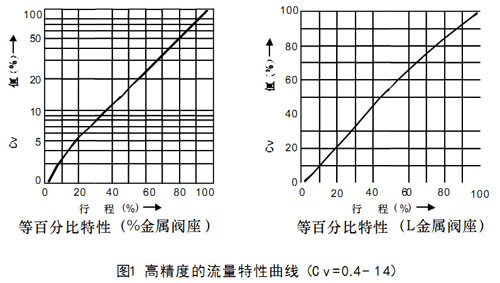

图1高精度的流量特性曲线(Cv-=0.4--14)

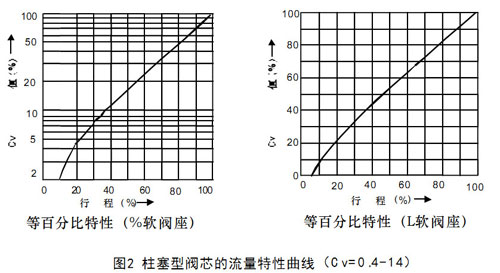

图2柱塞型阀芯的流量特性曲线-(Cv=-0-.4-14)

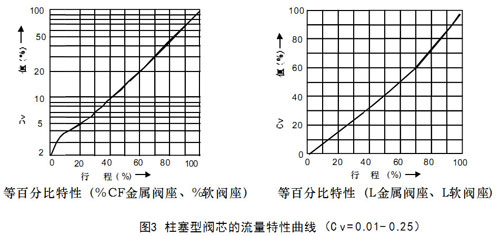

图3柱塞型阀芯的流量特性曲线-(Cv-=-0.01--0.25)

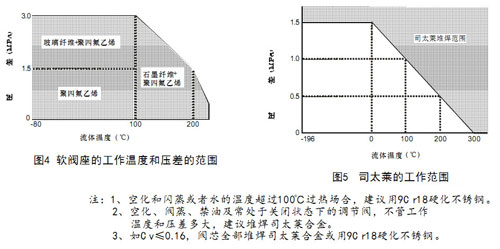

图4软阀座的工作温度和压差的范围、图5-司太莱的工作范围
