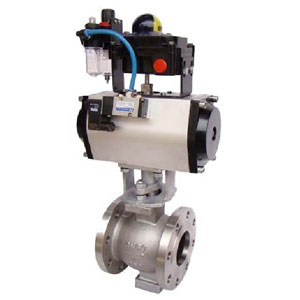

产品概述
采用独特的偏心结构，具有结构紧凑，密封性能好、使用寿命长等特点，兼备调节和切断两种功能。由于阀芯存在凸轮偏心，可以减小阀座磨损，增加密封性能。广泛应用于化工、电力、轻纺、食品、医药、造纸 等行业工艺介质进行截止或者调节控制。本系列产品公称压力等级 PN1.6、2.5、4.0、6.4；使用 温度-60—450℃，金属密封型密封等级为V级，软密封型为Ⅵ级，达到零泄露，流量特性为近似等百分比。
主要技术参数
主要技术参数
|
本体部分 |
|
阀体形式 |
直通铸造偏心球型阀 |
|
阀体材质 |
ZG230-450 ZG1Cr18Ni9Ti |
|
公称通径 |
DN25-DN400 |
|
公称压力 |
PN1.6 2.5 4.0 6.4MPa
ANSI 150 300LB JIS 10K 20K 30K |
|
连接形式 |
法兰 FF RF RTJ 等 |
|
结构长度 |
符合IEC534 |
|
阀盖形式 |
一体式 |
|
填料 |
聚四氟乙烯 柔性石墨等 |
|
密封垫 |
金属夹石墨密封垫 四氟乙烯垫等 |
|
阀内部件 |
|
阀芯型式 |
偏心截球体 |
|
流量特性 |
近似等百分比 |
|
内件材质 |
标准材质组合及使用温度、压力请参阅附表 |
|
执行机构 |
|
气动 |
活塞式气动执行机构 |
|
单作用 |
气—开（弹簧复位） |
|
双作用 |
气—开/气—关
|
主要零件材料及内部结构
主要零件材料及内部结构
|
本体材质为碳钢 |
|
1 |
阀体 |
WCB |
LCB |
WC9 |
|
2 |
密封圈 |
PTFE/PPL |
|
3 |
垫片 |
PTFE/金属石墨缠绕垫片 |
|
4 |
球 |
根据实际工况而定 |
|
5 |
填料 |
PTFE/石墨 |
|
6 |
阀杆 |
2Cr13 |
2Cr13 |
2Cr13 |
|
7 |
填料压盖 |
WCB |
LCB |
WC9 |
|
本体材质为不锈钢 |
|
1 |
阀体 |
CF8 |
CF8M |
CF3M |
|
2 |
密封圈 |
PTFE/PPL |
|
3 |
垫片 |
PTFE/金属石墨缠绕垫片 |
|
4 |
球 |
根据实际工况而定 |
|
5 |
填料 |
PTFE/石墨 |
|
6 |
阀杆 |
304 |
316 |
316L |
|
7 |
填料压盖 |
CF8 |
CF8M |
CF3M |
注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。
偏心示意图

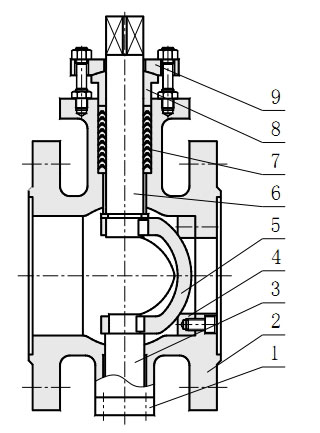

1.阀体 2.密封圈 3.阀轴 4.V型球芯
偏心距 E 的合理设计，关闭时，球芯产生一个偏心力，使球芯紧压密封圈，达到最佳密封效果；打开时，球芯与密封圈迅速脱离，有效防止密封圈磨损；
规格与技术参数
规格与技术参数数
|
公称通径 DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
额定流量系数 Kv |
20 |
30 |
50 |
100 |
150 |
240 |
370 |
620 |
940 |
1540 |
2400 |
3900 |
6150 |
9800 |
|
公称压力 PN(MPa) |
1.6 4.0 6.4 |
|
流量特性 |
近似等百分比 |
|
固有可调比 |
100 |
|
额定转角(°) |
90 |
|
配用执行机构 |
气动活塞式 |
单作用型号 |
参考执行机构 |
|
扭矩(Nm) |
|
双作用型号 |
|
扭矩(Nm) |
|
气源压力(MPa) |
0.4～0.6 |
|
输入信号 |
20～100(KPa)、4～20(mA.DC)、1～5(V.DV)或以上信号分程控制 |
主要性能指标
主要性能指标
|
序号 |
项 目 |
气动 V 型球阀 |
|
1 |
基本误差＜（%） |
±2.5 |
|
2 |
回差＜（%） |
2.5 |
|
3 |
死区＜（%） |
2 |
|
4 |
始终点偏 差＜（%） |
气开 |
始点 |
±2.0 |
|
终点 |
|
5 |
额定转角偏差<(%) |
±2.5 |
|
6 |
额定流量系数偏差<(%) |
±10 |

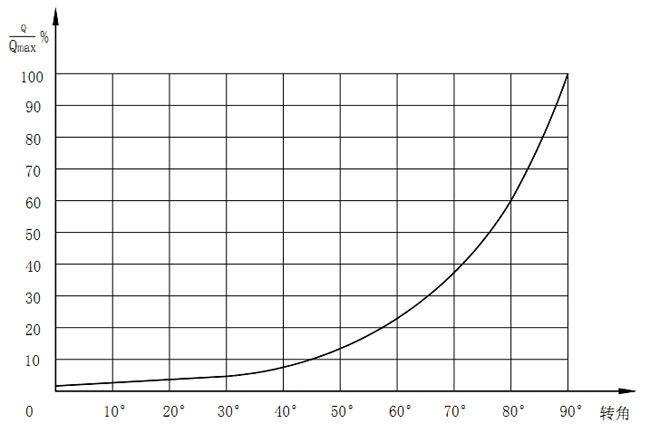

流量特性曲线
固有流量特性对转角下的相对流量数值 单位：(%)
相对流量数值
|
转角 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
|
Q/Qmax |
1 |
1.7 |
2.8 |
4.6 |
7.7 |
12.9 |
21.5 |
35.9 |
59.9 |
100 |
连接尺寸及标准
连接方式：对夹式(DN25-50) ；法兰式(DN65-400)；
法兰标准：PN1.6 钢制法兰按GB/T9113.1、GB/T9119.8； PN4.0、6.4 钢制法兰按GB/T9113.2、GB/T9115.19；
密封面形式：PN1.6 为突面；PN4.0、6.4 为凹凸面，阀体为凹面；
连接方式：阀体法兰端面距可按照用户指定的标准制造； 如：ANSI、DIN、JIS 等标准；
气动活塞式偏心球阀外形尺寸及重量
外形尺寸单位（mm）
公称通径
DN |
H |
H1 |
H2 |
H3 |
L |
L0 |
D |
重量 |
气源接口 |
|
25 |
380 |
57 |
160 |
73 |
50 |
177 |
64 |
9 |
G1/8” |
|
32 |
420 |
60 |
175 |
93 |
55 |
203 |
76 |
10 |
G1/4” |
|
40 |
440 |
63 |
190 |
93 |
60 |
216 |
82 |
19 |
|
50 |
480 |
92 |
200 |
93 |
75 |
284 |
100 |
36 |
|
65 |
510 |
100 |
230 |
108 |
145 |
290 |
|
48 |
|
80 |
600 |
108 |
250 |
108 |
165 |
368 |
|
70 |
|
100 |
680 |
117 |
270 |
108 |
194 |
420 |
|
98 |
|
125 |
750 |
140 |
320 |
135 |
210 |
583 |
|
240 |
|
150 |
850 |
177 |
355 |
135 |
222 |
662 |
|
252 |
|
200 |
920 |
200 |
425 |
138 |
243 |
1359 |
|
340 |
M16ⅹ1.5 |
|
250 |
1150 |
252 |
520 |
138 |
297 |
1448 |
|
562 |
|
300 |
1400 |
270 |
575 |
138 |
338 |
1850 |
|
610 |
|
350 |
1500 |
300 |
655 |
138 |
450 |
1850 |
|
892 |
|
400 |
1600 |
340 |
740 |
138 |
500 |
1850 |
|
956 |

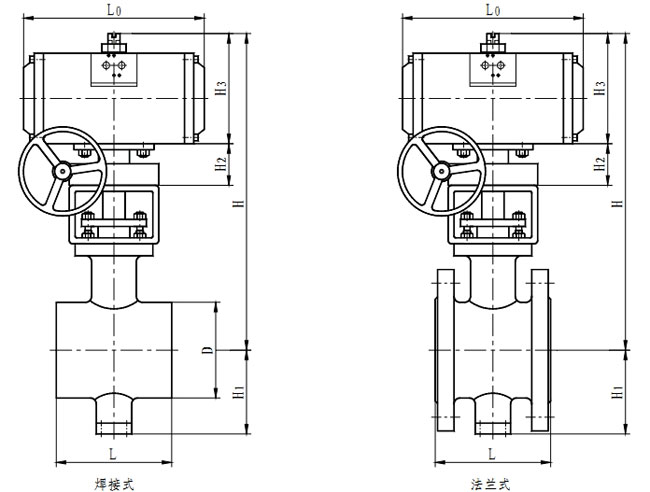

产品外形结构尺寸图
注：本公司是浙江专业调节阀生产厂家，生产的调节阀种类有电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！
