产品概述
是专门针对小流量调节而 开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对 其节流间隙小的问题，注意预防堵卡现象的发生。它适用于 液体、蒸汽等介质的注流量调节场合。
本系列调节阀采用模块化设计，可采用不同组合、配用 各种附件。
主要零部件参数
主要零部件参数
|
本体部分 |
|
阀体形式 |
直通锻造阀体 |
|
阀体材质 |
20# F22 304 316 |
|
公称通径 |
DN15～DN20 |
|
公称压力 |
PN1.6 4.0 10.0 16.0 20.0 32.0MPa
ANSI 150 300 600 900 1500LB |
|
连接形式 |
法兰:FF RF RTJ 等
螺纹:NPT 焊接:SW BW |
|
结构长度 |
符合 IEC534 |
|
阀盖形式 |
一体式 |
|
填料 |
聚四氟乙烯 柔性石墨等 |
|
密封垫 |
金属夹石墨密封垫 四氟乙烯垫等 |
|
阀内部件 |
|
阀芯型式 |
单座柱塞式 |
|
流量特性 |
等百分比、线性 |
|
内件材质 |
标准材质组合及使用温度、压力请 参阅附表 |
|
执行机构 |
|
气动 |
气动薄膜多弹簧执行机构 |
|
单作用 |
气—开（弹簧复位） |
|
双作用 |
气—开/气—关 |
主要技术参数
主要技术参数
|
公称通径(mm) |
G1/2" |
G3/4" |
|
阀座直径(mm) |
1.5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
流量系数 Kv |
0.0025 |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1 |
|
可调范围 |
30:01:00 |
|
公称压力 |
标准产品 1.6 4.0 6.4、10MPa |
|
阀芯形式 |
单座柱塞型阀芯 |
|
流量特性 |
直线 |
|
作用形式 |
气开式、气关式 |
|
工作温度 |
普通型-40～230℃，散热片型 230～450℃，特殊订货 450～600℃ |
|
法兰标准 |
符合 JB78-59、JB79-59 标准，可按 JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
|
执行机构 |
ZHA/B 型多弹簧气动薄膜执行机构 |
|
可配附件 |
定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等 |
注： 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数＜0.08 需特殊订货。
主要性能指标
主要性能指标
|
泄漏率 |
Ⅵ 级， 小于额定流量的 10-4 |
|
回差 |
不带定位器， 小于全行程的 3%； 带定位器， 小于全行程的 1% |
|
基本误差 |
不带定位器， 小于全行程的±5%； 带定位器， 小于全行程的±1% |
|
死区 |
不带定位器 ， 小于全行程的 3%； 带定位器， 小于全行程的 1%注：测试使用填料为聚四氟乙烯填料。 |
允许压差
允许压差
|
执行机构 |
ZHA(B)-11 |
|
行程（mm） |
10 |
|
有效面积(cm3) |
200 |
|
气源接口尺寸 |
M16×1.5 |
|
公称通径（mm） |
G1/2" |
G3/4" |
|
阀座直径（mm） |
1.5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
允许压差△P（MPa） |
6.4 |
5.2 |
4.6 |
注：（1）ZHA：正作用执行机构 ；ZHB 反作用执行机构。
外形结构尺寸
外形结构尺寸 单位（mm）
|
公通通径(mm) |
G1/2" |
G3/4" |
|
连接长度 L(mm) |
92 |
92 |
|
高度 H(mm) |
30 |
30 |
|
H2(mm) |
330 |
330 |
|
D1(mm) |
230 |
230 |

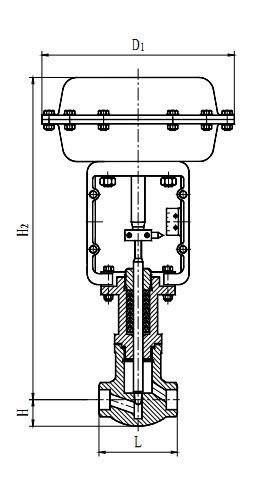

产品外形结构尺寸图
